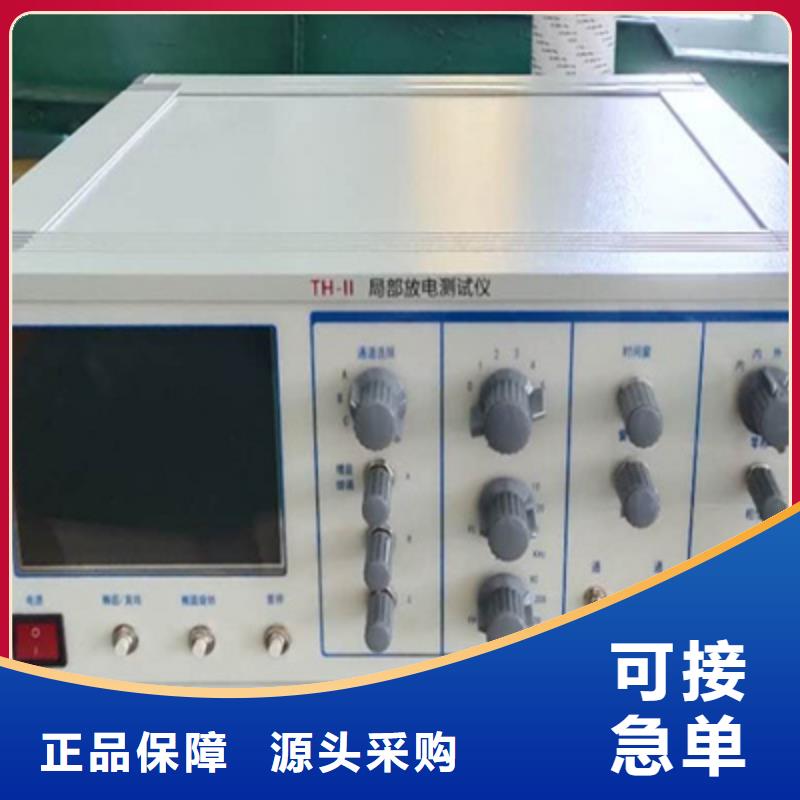

变压器感应局放试验测试台加工定制

变压器感应局放试验测试台商丘加工定制 <商丘>天正华意电气设备有限公司

商丘手持式超声波局部放电检测仪进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。图5-4特殊项更改光标位置示意图系统设置?文件名称—设置数据存储文件的名称，以及文件当前状态。?设备名称—设置被检测设备的编号。?任务编号—设置试验任务编号。?测量方式—设置当前选择的测量方式：UHF，US。?同步方式—设置当前选择的同步方式：内同步、外同步、光同步。内同步：系统采用内部50Hz同步信号。外同步：采用试验电源同步。光同步：在室内或其他无阳光直射地点检测时，需打开白炽灯，可将同步方式改为光同步。?按键声音—设置按键声音开、关情况。?日期时间—设置系统日期时间。?图片存储位置—设置当前图片存储路径，可存储在SD卡内，或通过USB口存储到终端设备。?音量—设置耳机音量大小。图5-5系统设置图?UHF设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值-60dBmW）。?报警值（红色）—设置红色“交通灯”门限值（默认值-30dBmW）。?测量模式—设置UHF测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?统计时长—设置统计模式的统计时间。?背景阈值—根据现场实际情况设置虑除阈值。?滤波方式—设置当前的滤波方式：高通，低通，直通

商丘手持式超声波局部放电检测仪技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道： 2/4个独立测量通道，每个通道支持光、电双采样速率： 每通道125MHz本量程非线性误差：≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 超声传感器 检测频带20kHz～180kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 暂态地电压信号信号传输方式 50Ω同轴电缆TEV测量频带 10MHz-100MHz

<商丘>天正华意电气设备有限公司 变压器感应局放试验测试台商丘加工定制
变压器感应局放试验测试台商丘加工定制 <商丘>天正华意电气设备有限公司

商丘手持式超声波局部放电检测仪产品主要特点介绍 1、抗干扰能力较强，检测数据准确2、高灵敏度的传感器，能够灵敏反映设备内部的局部放电状态1）超声传感器采用目前进的技术，实际应用验证，可检测到微弱的放电信号，确保可以有效检测到高压设备内部的局部放电信号。2）复合式ＴＥＶ传感器与开关柜柜体接触部分采用介电常数良好的聚四氟乙烯材料，内置接收电极，与开关柜柜壁形成电容，可将柜内放电信号耦合到传感器中进行信号处理，确保可以有效检测到开关柜内部的局部放电信号。3）高频电流互感器采用有源零磁通设计原理，不仅能够满足mA电流信号的采集，而且具有很强的抗干扰能力。4）局部放电定位探测器能够通过组合式传感器检测高压电缆的局部放电信号，同时具备高频电场、超声波检测方法，传感器与主机间采用同轴电缆连接，有效避免了现场各种电磁干扰对检测数据的影响。同时保证人身。3、安装简单方便自吸附式超声传感器可直接吸附在高压设备的外壁上，操作简单而且。高频电流互感器为圆形或矩形开口式设计，便于卡装在不同接地线上。局部放电定位探测器能够操作简单方便，检测时探测器与被试品无任何接线，被试品无需停电，可通过非接触方式检测电缆局放信号。4、连接简单方便系统可选择采用多种连接方式，传感器与主机之间可选用BNC、SMA接口两种方式，便于使用（默认为BNC接口方式）。5、装置内置大容量锂电池，可长时续航本装置有蓄电池和外接电源两种供电方式，使用蓄电池供电可以方便的对大范围内的高压设备进行检测，蓄电池的持续工作时间不低于4小时；如需长时间连续使用只需提供AC220V±10％交流电源即可。

商丘手持式超声波局部放电检测仪技术指标3.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、GIS、开关柜、电缆等高压电气设备的局放带电巡检。3.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》3.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m3.4 主机技术参数测量通道： 2/4个独立测量通道，每个通道支持光、电双采样速率： 每通道125MHz本量程非线性误差：≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力：2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池：连续工作4小时以上3.5 传感器技术参数 3.5.1 超高频传感器 检测频带300MHz～1.5GHz信号传输方式 50Ω同轴电缆检测灵敏度 1dB增益 ＞65dbm3.5.2 超声传感器 检测频带20kHz～180kHz信号传输方式 50Ω同轴电缆有效灵敏度 10pC3.5.3 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC3.5.4 TEV传感器 测量信号 暂态地电压信号信号传输方式 50Ω同轴电缆TEV测量频带 10MHz-100MHz

<商丘>天正华意电气设备有限公司 变压器感应局放试验测试台商丘加工定制

商丘手持式超声波局部放电检测仪1. 产品概述GIS以结构紧凑、可靠性高等优点已成为超、特高压电力系统中的主流设备。随着GIS的广泛应用，GIS设备运行可靠性引起了国际社会和电力部门的普遍关注。从近40年运行经验来看，绝缘故障始终是影响GIS可靠性的重要原因之一，局部放电是导致GIS设备绝缘劣化直至闪络故障发生的主要表现形式。GIS内部一旦出现绝缘故障，极易造成设备故障，将破坏电力系统正常运行，给国民经济和社会正常秩序造成不良影响。因此，实现对GIS局部放电在线检测意义重大。TH-9029UHF局部放电巡检仪是我公司总结多年局部放电测量经验，采用特高频(UHF)测量和超声波(US)测量两种新兴技术设计的数字化局部放电带电检测专用仪器。本系统采用现代电子和计算机综合技术，实现信号放大、滤波、数据采集、数据处理、局部放电参数计算，图谱绘制，试验报告自动生成，从而完成局部放电的智能化测量与分析。本设备采用手持式设计、Wince系统开发；设备轻巧、携带方便、测量快速、便于现场使用；界面友好、操作简单、刷新速率高；功能完善、抗干扰能力强、测量准确。本仪器在检测过程中对待检测电力设备没有任何损害，且对设备的运行没有任何影响。根据UHF和US方法的多种检测模式得到的图谱对检测电力设备绝缘缺陷或隐患进行诊断分析，可清楚的判断该电力设备的运行状态。

<商丘>天正华意电气设备有限公司 变压器感应局放试验测试台商丘加工定制
变压器感应局放试验测试台商丘加工定制 <商丘>天正华意电气设备有限公司

商丘手持式超声波局部放电检测仪主机面板介绍手持式局放测试仪主机的前面板分为若干功能区，根据上图标注标号分别为：1. 波形显示区2. F1~F5: 菜单按键3. 电源指示灯4. MEAS: 测量菜单5. AUTORANGE: 自动AUTO6. MENU OFF: 关闭菜单选项7. MENU: 菜单按钮8. AUTO: 自动设置按键9. RUN/STOP: 开始/停止10. 方向键11. TRIG: 触发菜单12. LEVEL: 调节触发电平13. TIME/DIV: 时基14. POSITION: 调节水平触发位置15. HORI: 水平菜单16. VERTICAL: 调节垂直位置17. VOLTS: 电压档位18. 电源开关19. REF: REF菜单20. MATH: MATH功能键21. CH2: 显示CH2菜单22. CH1: 显示CH1菜单23. UTILITY: 辅助功能24. SAVE RECALL: 保存/调用25. RECORDER:万用表趋势图、示波器趋势图、波形记录仪 26. SCOPE/DMM: 功能界面切换按键，切换到万用表过信号源界面27. CURSOR: 光标测量3.2 主机充电在首次使用手持式局放测试仪主机时，首先应该对该主机进行充电，完全充电所需时间为7小时，但如果该主机已经部分充电，则充电时间会减少，当电池充电充满后，仪器会自动停止充电，充电状态由主机面板上充电指示灯指示。1）指示灯亮：电池正在充电。2）指示灯不亮：电池不在充电，即充电已经完成或充电器已经关闭。

商丘手持式超声波局部放电检测仪技术指标4.1 适用范围具备对运行中的高压电气设备进行局放带电巡检的功能，适用于变压器、开关柜、电缆等高压电气设备的局放带电巡检。4.2 产品技术规范和标准1）IEC60270 《局部放电测量》2）GB/T7354 《局部放电测量》4.3 使用环境1）环境温度： －10℃～50℃2）相对湿度：≤95％。3）海拔高度：≤1000m4.4 主机技术参数测量通道： 2个独立测量通道采样速率： 每通道1.8MHz本量程非线性误差： ≤±5％可测试品的电容量范围： 6pF～250μF抗电压冲击能力： 2500V，信号端口端，电源端，对地（正、负）充电电源：AC220V±10％；频率50Hz；功率＜50W内置可充电电池： 连续工作4小时以上4.5 传感器技术参数 4.5.1 超声传感器 测量量程：-11～68dBμV；分辨率：1dB； 误差：±1dB；传感器灵敏度：-65dB (0dB ＝ 1volt/μbar 有效值SPL)；传感器中心频率：20～200kHz；传感器直径：不大于50mm；外差频率：38.4kHz。4.5.2 高频电流互感器检测频带10kHz～30MHz信号传输方式 50Ω同轴电缆检测灵敏度 10pC4.5.3 TEV传感器 传感器：容性； 测量量程：-20～60dBmV；分辨率：1dB； 误差：±1dB；检测频宽：3～100MHz； 脉冲/周期值：655；门限调节范围：3～57dB 信号传输方式: 50Ω同轴电缆4.5.4 超声可弯探头传感器中心频率：40kHz； 分辨率：1dB； 误差：±1dB；

<商丘>天正华意电气设备有限公司 变压器感应局放试验测试台商丘加工定制

商丘手持式超声波局部放电检测仪 超声波(US)法检测原理局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号，如图4-2所示。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz的信号能够被人耳听到而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。此外超声波法还具有可探测不同类型的故障，如悬浮、、沿面等，可在线检测不影响设备正常运行，具有很高的灵敏度，良好的抗电磁干扰能力以及具有定位准确度高等优点。

<商丘>天正华意电气设备有限公司 变压器感应局放试验测试台商丘加工定制
<商丘>天正华意电气设备有限公司

商丘手持式超声波局部放电检测仪产品特点?采集板卡：自主研发的高速采样板卡?软件系统：采用嵌入式系统?FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms?LCD显示：使用高清5寸真彩显示屏?专家系统根据检测数据，判断放电能量和部位?局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数?超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度?平均无故障时间：大于500000 小时?性能：符合 GB/T 19862-2005 开关柜监测设备通用要求?电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级工频磁场抗扰度满足GB/T17626.8-2006 3级脉冲磁场抗扰度满足GB/T17626.9-1998 3级?电源：采用12.6V电锂电池供电，功耗＜ 10W，可持续工作6小时以上，实时电量显示?环境条件：存储温度：-40℃～＋85℃，工作温度：-20℃～＋60℃，相对湿度：5％～95％在35℃下无凝露?重量轻、易携带，很适合现场使用主机重量＜0.8kg2.3性能指标2.3.1 HFCT法：?将接地线串过传感器，适用于变压器、配电电缆的局放检测，技术参数：检测频率：0.5～20MHz；灵敏度：6mV/1mA；动态范围：60dB。

变压器感应局放试验测试台商丘加工定制

商丘手持式超声波局部放电检测仪进入系统主界面后，按【设置】键进入设置界面，按或键选择要修改的项目，选中项目后按或键对选中的项目进行修改。其中特殊项：设备名称、任务编号和日期时间，对其进行修改时需按下述步骤：首先按或键选择要修改的项目；然后按或键选择要修改的具体位置，待修改位置光标闪烁后，按或键对该位置的值进行修改，修改完毕后按或键调整光标到没有闪烁区域，按或键选择要修改的其他项目。图5-4特殊项更改光标位置示意图系统设置?文件名称—设置数据存储文件的名称，以及文件当前状态。?设备名称—设置被检测设备的编号。?任务编号—设置试验任务编号。?测量方式—设置当前选择的测量方式：UHF，US。?同步方式—设置当前选择的同步方式：内同步、外同步、光同步。内同步：系统采用内部50Hz同步信号。外同步：采用试验电源同步。光同步：在室内或其他无阳光直射地点检测时，需打开白炽灯，可将同步方式改为光同步。?按键声音—设置按键声音开、关情况。?日期时间—设置系统日期时间。?图片存储位置—设置当前图片存储路径，可存储在SD卡内，或通过USB口存储到终端设备。?音量—设置耳机音量大小。图5-5系统设置图?UHF设置?预警值（黄色）—设置黄色“交通灯”门限值（默认值-60dBmW）。?报警值（红色）—设置红色“交通灯”门限值（默认值-30dBmW）。?测量模式—设置UHF测量模式，包含监测模式、巡检模式。?周波数—设置波形模式下单次处理的周波数量。?统计时长—设置统计模式的统计时间。?背景阈值—根据现场实际情况设置虑除阈值。?滤波方式—设置当前的滤波方式：高通，低通，直通

<商丘>天正华意电气设备有限公司 变压器感应局放试验测试台商丘加工定制 <商丘>天正华意电气设备有限公司

商丘手持式超声波局部放电检测仪注意事项1、超声波是机械波，不受电磁波干扰，但受风力的影响，同时现场有浇花的水管滋水也会干扰测量结果。检测时应选择无风的天气，把花草喷灌系统关掉。有时变压器风扇因润滑不好也产生超声波，但它和设备电气故障产生的局放超声波信号很好区分。2、发现有异常现象后，不要轻易下结论。要深入细致分析原因排除其他影响因素，多次横比纵比（见前面使用方法论述）。3、局放和机械振动都可产生超声波，两者要区分清。4、扫描时激光束不可正对人眼扫描。5、每次带电检测前都要检查电池是否充满电。八、售后服务仪器自购买之日起叁年内，属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。本手持式开关柜局部放电测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。手持式开关柜局部放电测试仪由2通道手持式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、TEV传感器、校准脉冲发生器、测试电缆组成。

变压器感应局放试验测试台商丘加工定制

商丘手持式超声波局部放电检测仪触发模式：包含无触发、自动、重复和单次四种选择。触发源：触发源为高速采样启动的条件，当达到设定条件时设备内部高速AD转换开始工作，否则处于等待状态。有通道A、通道B、外部触发，三种触发源；触发方式：上升沿触发和下降沿触发；触发电平：触发电平为量程的（％）百分比与放电阈值有关（外部触发无效）；迟滞触发：迟滞触发为量程的（％）百分比，可以增加采集的稳定性（外部触发无效）；预触发：预触发单位为（°）度（外部触发无效）；触发光标：指明触发位置图6.11单位：单位有（mV）、（dBmV）和（pC）；标准脉冲：校准脉冲的pC值；显示方式：椭圆、正弦、直线和三维，其中三维三维图（包含PRPD图谱和PRPS图谱）；采样率：ADC采集数据的速度；时基：窗口的时间；图6.13滤波：滤波开关；滤波方法：滤波方法为常用的FIR滤波器；阶数：滤波器的阶数；低截止：低截止频率；高截止：高截止频率；图6.14特殊功能：有测量、定位和长时采集三种功能；6.6 干扰处理打开设置面板，打开滤波（如图6.15所示），可设置滤波方法、滤波类型、阶数、低截止频率、高截止频率；可按照当前设备情况进行设置。图6.156.7保存数据主要用于实验试验报告的生成，将保存的数据自动填入实验报告中，如果不需要生成实验报告，可以不操作“保存数据”按钮。存数操作：单击 “保存数据”按钮（如图6.16所示），此操作的效果是将当前通道的当前时间、当前的视在放电量、波形的图像等保存。(两个通道的数据保存效果一样，和《文件》-＞《保存数据》命令一样)

<商丘>天正华意电气设备有限公司 <商丘>天正华意电气设备有限公司

商丘手持式超声波局部放电检测仪 超声波(US)法检测原理局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号，如图4-2所示。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz的信号能够被人耳听到而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。此外超声波法还具有可探测不同类型的故障，如悬浮、、沿面等，可在线检测不影响设备正常运行，具有很高的灵敏度，良好的抗电磁干扰能力以及具有定位准确度高等优点。

商丘手持式超声波局部放电检测仪定位功能打开设置面板，将《特殊功能》改为定位，会出现图6.26的面板，波形显示区域会多出两个蓝色的游标（如图6.27），拖动游标，然后会自动将两个游标间的时间差显示到定位面板的《测量时差》一栏中。，可以手动天道对应的位置，也可以勾《选自动填入》，然后点击对应的位置，就会自动将数字测量时差的值填入。说明：测量位置是以4＊4的网格为坐标系，左上角为原点坐标，中间的9个点分别对应面板中的9个位置。设置填好9个位置的时差并设置好参数，点击计算就可的出放电点的空间位置坐标。图6.26图6.276.10 长时采集功能打开设置面板，将《特殊功能》改为长时，会出现图6.28的面板，设置好参数点击应用即可，该功能可以连续采集长时间的波形图6.28七、注意事项7.1使用仪器之前，请仔细阅读本使用说明书；7.2当实验使用到超声波传感器时，请在传感器陶瓷基板端涂抹超声耦合剂，再吸附在被测设备外壳上，以便更好的采集信号；7.3在试验过程中，不同的传感器测量时，应在“参数设置”项中正确设置参数，以确保测量准确；7.4在仪器使用过程中，设备需轻拿轻放，避免磕碰；7.5实验完毕后，请及时对主机进行充电，方便下次使用；7.6关闭仪器时请使用软关机，并不需要其他特别的操作。

<商丘>天正华意电气设备有限公司 变压器感应局放试验测试台商丘加工定制

商丘手持式超声波局部放电检测仪?相位模式由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。图5-14US相位模式图说明横轴为角度（0～360°），纵轴为信号幅值（mV）。?脉冲模式微粒每碰撞壳体一次，就发射一个宽带瞬态声脉冲，它在壳体内来回传播。这种颗粒的声信号是颗粒端部的局部放电和颗粒碰撞壳体的混合信号。脉冲模式可记录微粒每次碰撞壳体时的时间和产生的脉冲幅值，并以飞行图的形式显示出来。图5-15US脉冲模式图说明横轴为周期（ms），纵轴为信号幅值（mV）。?US—监测模式监测模式是保证GIS长期可靠运行的有效手段。通过对30个周期内设备状态的实时监测，和对一定时间段内设备运行状态的查看，可及时准确的发现问题。图5-16US监测模式图表5-5操作指示表当前状态操作按键说明运行停止F1停止测量运行设置F4设置试验以及通道项目停止运行F1开始测量停止保存数据F2保存监测数据信息停止设置F4设置试验以及通道项目停止保存背景确认将当前测量数值保存为背景值

<商丘>天正华意电气设备有限公司

商丘手持式超声波局部放电检测仪主机操作说明4.1 主机面板介绍CHARGE：主机的电源供给，将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。EXT-SYS：用于外同步接线。CH1：将传感器检测到的信号高压设备放电信号输入主机。CH2：将传感器检测到的信号高压设备放电信号输入主机。CH3：将传感器检测到的信号高压设备放电信号输入主机。CH4：将传感器检测到的信号高压设备放电信号输入主机。主机后的开机键：打开开关主机开始运行（需要长按时间至少在1s以上）。左侧传感供电开关：主机接有源传感器时的供电开关 主机接线介绍巡检测试仪主机电源线可不接，内置电池可正常持续工作时间不低于4小时；当主机电池没电无法正常工作时，可将巡检测试仪主机电源接在（AC220V/50HZ）的电源插座上进行充电。 五、传感器接线方法5.1 超高频传感器（UHF）此传感器主要用在对GIS设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1或CH2，另一端连接超高频传感器的BNC输出端（如图5.1所示）。图5.15.2 超声波传感器此传感器主要用在对变压器、电抗器等高压设备进行局部放电检测，具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1或CH2，另一端连接超声波传感器BNC输出端（如图5.3所示）。图5.35.3 高频电流互感器此互感器主要用在对变压器、电抗器等高压设备进行局部放电检测。具体操作如下：取BNC-BNC同轴电缆一条，一端连接主机CH1或CH2，另一端连接高频电流互感器BNC输出端（如图5.4所示）。图5.45.4 TEV传感器 此传感器主要用在对高压开关柜进行局部放电检测，具体操作如下：复合式TEV电信号连接方式取BNC-SMA同轴电缆一条，将BNC端连接主机CH1或CH2，另一端连接复合式TEV传感器SMA头标有“OUT＋12V”端
