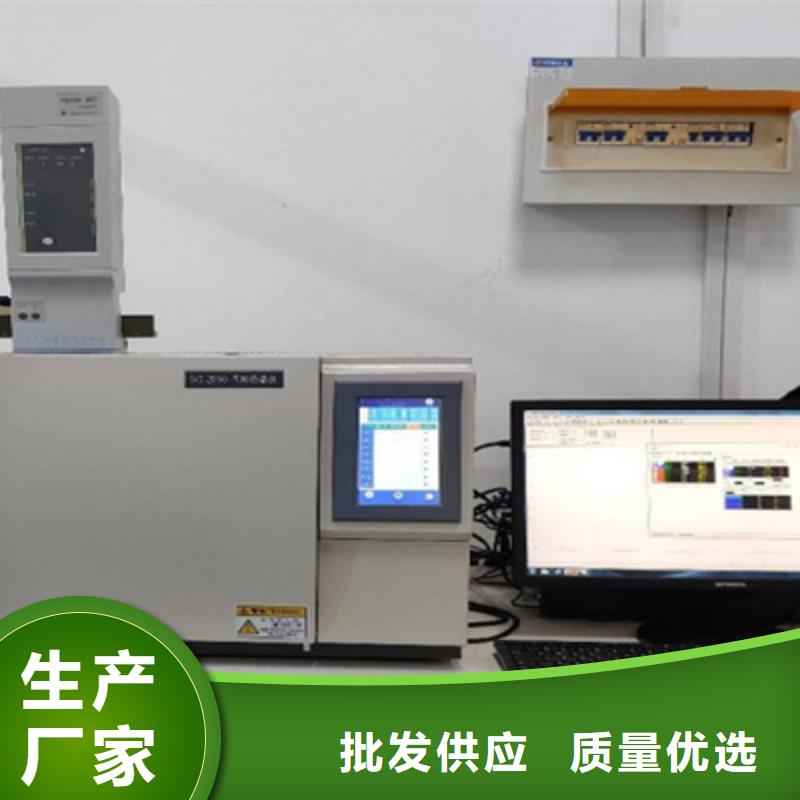

商丘变压器油色谱在线监测系统概述感谢您选用TH- 9100变压器油色谱在线监测系统。为确保、正确使用本监测系统，请您详细阅读并保存本使用手册。1.1须知从事本系统安装、运行操作及维护的所有人员：1、必须具备相应的专业技术资质；2、严格遵守本使用手册的相关说明；3、不得在系统后台数据服务器上玩游戏、浏览网页；4、不得在系统后台数据服务器上安装其它任何软件，避免造成不必要的冲突。违反以上操作可能导致：1、降低系统监测精度，危害系统使用寿命；2、可能损坏本系统设备或用户的其他设备；3、造成不必要的伤害。1.2相关标准本系统引用下列标准，并由此规定了本系统的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。1、GB7597－1987电力用油取样方法2、GB/T7601－1987运行中变压器油水分测定法3、GB/T14542－93运行中变压器油的维护管理规定4、DL/T 596－1996 电力设备性试验规程5、DL/T 572－1995 电力变压器运行规程6、GB /T 7252一2000变压器油中溶解气体分析和判断导则7、GB/T17623－1998 绝缘油中溶解气体组份含量的气相色谱测定法8、GB/T 2423－2001电工电子产品环境试验9、GB/T 17626－1998电磁兼容 试验和测量技术10、GB/T 13384－1992机电产品包装通用技术要求11、GB190—1990危险货物包装标志12、GB5099－1994钢质无缝气瓶13、GB 4208－1993外壳防护等级（IP代码）1.3应用范围TH- 9100变压器油色谱在线监测系统适用于110KV及以上电压等级电力变压器、330KV及以上电压等级高压并联电抗器的运行状态监测。作为状态监测传感层设备，主要完成智能变电站一次充油设备状态监测参量的本地测量、数据通信功能，满足智能化变电站基于IEC61850的通信要求，实现全数字式数据采集传输。系统是否只用于规定的用途， 由用户负责。为了起见，在系统的安装、改进、投入运行和更新过程中，事前未经本公司同意不能进行其他未授权的作业。

商丘变压器油色谱在线监测系统概述感谢您选用TH- 9100变压器油色谱在线监测系统。为确保、正确使用本监测系统，请您详细阅读并保存本使用手册。1.1须知从事本系统安装、运行操作及维护的所有人员：1、必须具备相应的专业技术资质；2、严格遵守本使用手册的相关说明；3、不得在系统后台数据服务器上玩游戏、浏览网页；4、不得在系统后台数据服务器上安装其它任何软件，避免造成不必要的冲突。违反以上操作可能导致：1、降低系统监测精度，危害系统使用寿命；2、可能损坏本系统设备或用户的其他设备；3、造成不必要的伤害。1.2相关标准本系统引用下列标准，并由此规定了本系统的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。1、GB7597－1987电力用油取样方法2、GB/T7601－1987运行中变压器油水分测定法3、GB/T14542－93运行中变压器油的维护管理规定4、DL/T 596－1996 电力设备性试验规程5、DL/T 572－1995 电力变压器运行规程6、GB /T 7252一2000变压器油中溶解气体分析和判断导则7、GB/T17623－1998 绝缘油中溶解气体组份含量的气相色谱测定法8、GB/T 2423－2001电工电子产品环境试验9、GB/T 17626－1998电磁兼容 试验和测量技术10、GB/T 13384－1992机电产品包装通用技术要求11、GB190—1990危险货物包装标志12、GB5099－1994钢质无缝气瓶13、GB 4208－1993外壳防护等级（IP代码）1.3应用范围TH- 9100变压器油色谱在线监测系统适用于110KV及以上电压等级电力变压器、330KV及以上电压等级高压并联电抗器的运行状态监测。作为状态监测传感层设备，主要完成智能变电站一次充油设备状态监测参量的本地测量、数据通信功能，满足智能化变电站基于IEC61850的通信要求，实现全数字式数据采集传输。系统是否只用于规定的用途， 由用户负责。为了起见，在系统的安装、改进、投入运行和更新过程中，事前未经本公司同意不能进行其他未授权的作业。

<商丘>天正华意电气设备有限公司 绝缘油分析仪器价格行情商丘

商丘变压器油色谱在线监测系统通入气体后，用秒表测量皂膜由0点到10所经过的时间，以ml/min计算气体流量。为了避免污染气路，一定要注意流量计内部皂液的使用高度，以防止皂膜溶液从流量计流入气路。例如：用秒表测量皂膜由0点到10ml所经过的时间为 12秒，则所测流量F＝10＊60/12＝50ml/min 流量测量示意可以起用仪器秒表功能：皂膜由0点到Xml所经过的时间为 T秒，则所测流量F＝60/T的数值＊ X ml/min四、填充柱安装图九 填充柱外型尺寸图图十 填充柱安装图 第四章 键盘及其控制操作控制面板打开位于机箱右下面的电源开关，仪器通电，液晶显示屏点亮。仪器经过自检，数秒后，显示如[图十二]界面（当光标处于后面任一界面下面的状态时，可按“0”键回到此界面）；再经过数秒后，界面显示为如[图十三]。此界面为温度控制界面，此时光标位于温度设定栏。如果要将检测器升温至260℃，只需将光标移至检测器的设定温度处，依次按下：《2》＋《6》＋《0》＋《确认》键，此时检测器的设定温度为260℃。如果输入错误可按两次“·”键进行；重新设定温度。用同样的方法可以给柱箱、汽化、检测器设定温度。运行时间栏是从此次开机开始计时到关机前的时间，下次开机，重新计时。加热状态栏，“0”表示关，“1”表示开。即将光标移至加热状态栏，依次按《1》＋《确认》键 将显示“开”状态，依次按《0》＋《确认》键，将显示“关”状态。在设置温度时必须注意不能超过保护温度，仪器设定初始保护温度值为400℃。当仪器某一温度加热区温度参数设置不当或由于各种原因产生仪器温度失控。

<商丘>天正华意电气设备有限公司 绝缘油分析仪器价格行情商丘

商丘变压器油色谱在线监测系统使用注意事项：本仪器为双柱双气路结构即使有一路不使用，也应接上两根柱子。保证两路平衡，载气经热导池检测器流出，每路流量约为50ml/min。（从热导检测器的放空口测量）1、载气中应无腐蚀性物质，注意气路净化。2、使用前，应先通载气30分钟，将管路的残留气体赶出，以防止铼钨丝氧化。未通载气时， 严禁加桥流，或有较大的气流冲击。3、不能用气体直接吹热导检测器，或有较大的气流冲击。图二十一 热导检测器4、不允许有强烈机械震动。5、仪器不能放置在风口处；TCD放空口应用管道接到室外，出气口还应注意固定以防止风吹摆动，影响基线。6、停机，应 关闭加热，等到热导检测器温度降到80℃以下，再关电源，气源；这有利于延长热导检测器的使用寿命。7、在满足分析灵敏度的的情况下，尽量设置低桥电流使用，这样有利于仪器的稳定，增加热导检测器的使用寿命。8、高温分析后，需拆下色谱柱时，一定要等柱室温度降到60℃以下，热导检测器温度降到80℃以下，方可拆卸色谱柱，以防止损坏柱接头及热导检测器。9、使用不同载气，TCD检测器不同温度时，桥电流（mA）允许值如下使用方法：1、检查热导气路连接是否正确。2、先通载气，调节载气1和载气2，并在热导放空口用皂泡流量计测量实际测量柱后流速，并使两路载气流量一致，一般气体流量：载气40＋补充气10＝50ml/min为好。3、变压器油色谱仪热导池带两路TCD补充气，以便低柱流量分析。4、当通气超过30min后，打开电源开关 ，按一下 温 度 键 设定柱室、汽化室及检测器的使用温度。按 检测器 键设定桥电流。按启动按钮桥流才能加上。

商丘变压器油色谱在线监测系统 当您对本公司仪器感到满意时，请向您的朋友！当您对本仪器有宝贵意见和建议时，请您一定要与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！ 仪器的基本操作要求1、电源要求： 电压：220±10％频率：50±0.5Hz功率：≥3000W接地要求电阻：＜0.1Ω2、气源要求： 氮气：99.995％氢气：99.995％空气：干燥无油3、氢火焰离子化检测器（FID）基本操作要求载气： 流量 50ml/min(30—80 ml/min)氢气： 流量 30ml/min(25—40 ml/min)..空气： 流量 350 ml/min(250—500 ml/min).4、 热导池检测器（TCD）基本操作要求? 开机前应先通载气30min，流量50ml/min，然后开机加热?流量校正，两出口流量偏差≤1％?根据分析要求，设定桥流值的大小?用氮气作载气时，桥流相对氢气作载气时要适当减小特别提示：先通载气，再开机升温！变压器油色谱仪快速安装指南1．打开包装箱，抬出色谱仪，放到工作台上。检查外观应完好，对照合同，物品及附件应齐全。2.连接好气路：TCD仅将H2接到色谱仪的载气入口即可。FID/FPD/NPD要将高纯N2/H2/Air接到色谱仪的对应的入口上，切勿接错。ECD 仅将99.999％的N2接到色谱仪的载气入口即可。本仪器对三种气源减压阀输出压强要求为：载气（N2）：0.4MPa 氢气：0.26MPa 空气：0.4MPa(不论用多大流量的气，三个压力固定不变！)3.将色谱柱接到对应的检测器上，通载气，试漏。安装并打开工作站，将信号线接到对应的控制器上。检查工作站与对应的检测器应工作正常。4.接好地线。开机—升温—应正常；不用的温度设为“0”并设置为“关”。合理设置对应检测器的参数。外部事件的初始状态均应设为“关”。5.FID要点火；TCD加适当桥流（不得大于160mA），并按加桥流按钮，桥流灯亮；FPD点火-加高压；NPD加铷珠电流至铷珠暗红色；ECD加脉冲电流（1nA）。6.看基线—调零。

<商丘>天正华意电气设备有限公司 绝缘油分析仪器价格行情商丘

商丘变压器油色谱在线监测系统请不要移动装有减压阀的钢瓶，钢瓶运输时要取下减压阀并装好帽，以保护气瓶输出接嘴不受碰撞或冲击。使用钢瓶时装上减压阀以后，必须严格进行检漏测试。站立的钢瓶要有钢瓶架或带固定。气瓶间要远离火种、热源，避免放置于雨淋、暴晒以及温差过大的场所。仪器开机前，建议用万用表兆欧档测量仪器绝缘，主机电源、记录仪或数据处理机电源对机壳绝缘应大于20MΩ。第三章 仪器操作当气源使用钢瓶供气时，每个钢瓶必须装配一个气体减压阀，以将高压气体减到所需的压力值，减压阀只能使用一种气体，不得混用。无油的氧气减压阀0-25MPa—出口0-2.5MPa可作为H2以外的减压阀，H2要用氢气专用减压阀（倒丝！）上图是减压阀接到高压钢瓶上的实际图片。高压钢瓶通常用40L的，将减压阀用300mm的活口扳手螺紧到高压钢瓶的出口上，不的漏气。减压阀上有两只压力表头，一只指示的是高压钢瓶内部的压力，一只指示的是减压阀出口的压力。当高压钢瓶内部的压力还有1Mpa时，就不能再用了，要去重新灌气。二、气体流量调节 变压器油色谱仪基本型仪器提供填充柱载气、氢气、空气、辅助气和毛细管柱气路专用等气路控制系统。见图七 气路面板布置图。仪器出厂前气路面板上的载气、氢气、空气等控制阀均处于关闭状态。 气路面板布置 变压器油色谱仪气体压力流量曲线图（仅做参考）三、流量测量 当对仪器气路控制系统有特殊要求时，可以用皂沫流量计重新校准气体流速。其气路见连接方法图（八）。将皂膜流量计内装入发泡剂（发泡剂的配制可以用白猫`洗涤剂配制，方法同检漏液），并接到所需测量的检测器上。为了减小测量误差，测量空气路的气体流量时，应选用较大的皂膜流量计。

<商丘>天正华意电气设备有限公司 绝缘油分析仪器价格行情商丘
<商丘>天正华意电气设备有限公司 绝缘油分析仪器价格行情商丘

商丘变压器油色谱在线监测系统将两瓶15L装气瓶去帽后安放在现场主机右侧空位循环油路连接1) 将取油/回油口对接法兰分别安装在变压器箱体取油/回油口的阀体上。法兰油路连结，采用高性能密封胶，保证油路不会漏油渗油，油路管道连接采用不锈钢管件。2）预埋油循环管保护导管。保护导管一般采用φ60mm镀锌管或硬塑料管。为防止保护导管妨碍变压器的其它现场作业，保护导管应预埋至油池底部并两端加固。3）油循环管使用两根φ6mm×1.0mm的紫铜管。将其中一根油循环管的一端连接在变压器取油口，另一端连接在现场主机的进油口；将另一根油循环管一端连接在现场主机的出油口，另一端连接在变压器回油口。4）缓慢打开变压器取油口处的阀门，此时，现场主机侧未连接的油循环管接口将有空气与变压器油的混合物流出。待未接油循环接口无气体溢出时，将该接口对接在进油口，并将变压器的取油口阀门、现场主机的进油口阀门逐步打开直至全开状态，此时变压器箱体与现场主机油室之间的油闭路循环系统形成。3、载气连接1）确认载气减压阀调节手柄处于松弛状态后，将减压阀牢固地安装到载气瓶上。2）减压阀检漏。将随机提供的接头连接到减压阀出口，并密封减压器出口。

商丘变压器油色谱在线监测系统系统运行确认系统连接正常后即可执行系统的正常运行操作。在系统的初始化设定中，用户可以结合实际情况进行采样时间的设定。数据自动采集、检测周期，系统默认为每24小时/次。本系统小检测周期为2小时/次、检测周期为30天/次。初始安装运行可点击采样开始键实现随机采样。5.5日常维护1、检查系统运行程序是否处于正常运行状态。正常运行状态是指运行程序未被不正常关闭、系统通信正常，能获得正常的日常监测数据等。2、检查供电是否正常。供电正常指主电源、220V交流电源常开状态。3、检查取油/回油管与变压器连接处是否有泄漏异常。4、检查载气压力指示是否正常。压力指示分别为：减压阀气瓶总压力指示应在5.0Kg/cm2以上，如低于该压力需及时更换新的载气；一级减压后，调试时已将压力设定在3.5-4.0Kg/cm2范围内，无论是否更换载气，此压力范围应保持不变。二级减压指示指的是现场主机上的压力表指示，此压力应在1.8-2.0Kg/cm2，调试完毕后，此压力不允许再次调节，否则将影响系统正常运行。5、载气更换规程。更换载气请关闭载气瓶总阀。总阀关闭后，卸下一级减压阀出口的不锈钢连接管并放空压力，然后卸下减压阀。新载气到位后，装好减压阀，将不锈钢管连接到一级减压阀出口，按上述要求调节好压力。5.6系统调试1、现场设备安装完毕，经系统检查无异常后，可进入调试阶段；2、对现场主机送电；3、打开载气瓶总阀门，调节减压阀调节柄，使减压阀二级表压力在3.5-4.0Kg/cm2左右；4、检查现场主机面板压力显示，压力表指示值应在1.8-2.0Kg/cm2左右；5、实现现场主机与过程层网络的通讯连接。调用调试程序，使系统进入载气管路置换清扫过程，总共需耗时约30分钟；6、油路、气路检漏。系统正常运行必须保证全系统无泄露；7、退出调试程序。使系统进入正式采样运行。

<商丘>天正华意电气设备有限公司 绝缘油分析仪器价格行情商丘
绝缘油分析仪器价格行情商丘 <商丘>天正华意电气设备有限公司

商丘变压器油色谱在线监测系统否则可能危害本系统和变压器的运行。1.4产品特点1、 真空与电磁振荡脱气技术采用的真空与电磁振荡相结合的脱气技术可在低真空度条件下，利用电磁激振与溶质的真空挥发共同形成溶解气体的循环自激，在无任何介质介入的前提下，实现变压器油溶解气体的快速有效分离。脱气效率高、时间短、重复性好，避免对变压器绝缘油的污染。2、冷阱技术在油色谱检测中存在油气对色谱柱活性物质的污染，这将严重影响色谱柱的分离效果，降低色谱柱使用寿命。通常采用活性剂（如活性碳等）对分离出来的故障气体进行吸附过滤，可有效降低油气对色谱柱污染。但活性剂的活化再生特性无法满足在线监测系统长时期稳定运行要求。冷阱是在一定的低温环境下，将变压器油C3以上有机物挥发成份实现有效冷凝，彻底避免油气对色谱柱的污染，实现系统免维护要求。3、复合色谱柱用复合单柱取代双柱，简化系统结构。复合色谱柱在一定温度环境下，可有效分离H2、CO、CH4、C2H6、C2H4、C2H2等六种故障气体，且在不同恒温条件下，各气体出峰面积不变，不影响系统数据处理的捕峰条件，适用于现场安装的变压器油色谱在线监测装置。复合色谱柱具有柱效率高，抗污染性能好，使用寿命长等特点。4、气体检测器技术采用集成传感技术，敏感元件和控制电路集成在独特的陶瓷硅芯片上，对应设计的故障气体受检气室，具有小的死体积，可大大提高检测灵敏度。和FID、TCD传感器相比，不怕中毒，寿命长。和其他非色谱检测法对比，检测器构造简单，体积小巧，检测灵敏度高。5、支持TCP/IP、IEC61850通信协议气体组份浓度、载气压力状态、谱图等数据信息可采用SV/GOOSE形式传输至过程层网络，支持TCP/IP通讯协议并支持智能变电站基于IEC61850通信要求，可实现与其他厂商的变压器状态监测主IED的无缝接入

商丘变压器油色谱在线监测系统否则可能危害本系统和变压器的运行。1.4产品特点1、 真空与电磁振荡脱气技术采用的真空与电磁振荡相结合的脱气技术可在低真空度条件下，利用电磁激振与溶质的真空挥发共同形成溶解气体的循环自激，在无任何介质介入的前提下，实现变压器油溶解气体的快速有效分离。脱气效率高、时间短、重复性好，避免对变压器绝缘油的污染。2、冷阱技术在油色谱检测中存在油气对色谱柱活性物质的污染，这将严重影响色谱柱的分离效果，降低色谱柱使用寿命。通常采用活性剂（如活性碳等）对分离出来的故障气体进行吸附过滤，可有效降低油气对色谱柱污染。但活性剂的活化再生特性无法满足在线监测系统长时期稳定运行要求。冷阱是在一定的低温环境下，将变压器油C3以上有机物挥发成份实现有效冷凝，彻底避免油气对色谱柱的污染，实现系统免维护要求。3、复合色谱柱用复合单柱取代双柱，简化系统结构。复合色谱柱在一定温度环境下，可有效分离H2、CO、CH4、C2H6、C2H4、C2H2等六种故障气体，且在不同恒温条件下，各气体出峰面积不变，不影响系统数据处理的捕峰条件，适用于现场安装的变压器油色谱在线监测装置。复合色谱柱具有柱效率高，抗污染性能好，使用寿命长等特点。4、气体检测器技术采用集成传感技术，敏感元件和控制电路集成在独特的陶瓷硅芯片上，对应设计的故障气体受检气室，具有小的死体积，可大大提高检测灵敏度。和FID、TCD传感器相比，不怕中毒，寿命长。和其他非色谱检测法对比，检测器构造简单，体积小巧，检测灵敏度高。5、支持TCP/IP、IEC61850通信协议气体组份浓度、载气压力状态、谱图等数据信息可采用SV/GOOSE形式传输至过程层网络，支持TCP/IP通讯协议并支持智能变电站基于IEC61850通信要求，可实现与其他厂商的变压器状态监测主IED的无缝接入

<商丘>天正华意电气设备有限公司 绝缘油分析仪器价格行情商丘

商丘变压器油色谱在线监测系统功能键说明系统运行主界面主要功能键有系统、操作、用户管理、局站设置、增加设备、设备、退出等。系统功能键主要涉及用户管理、局站设置、数据维护；操作功能键涉及增加、设备、报警列表。以下对各项功能做逐一说明。6.3.1用户管理用户管理是用户提供权限设置的功能设计。如图6.1。系统默认分配一个管理员权限的帐号，用户名：admin，密码：333，该账户为系统权限的帐户，不能，只能修改密码，管理员角色是系统权限的角色（admin帐号具有超级管理员角色），被分配给工程安装人员使用。如果用户名和密码都为空，则登录的用户被认为是管理员用户，该用户拥有管理员角色的权限。不同权限的用户登录本系统显示的操作界面会有所差别，本手册没有特别说明，以下的说明默认情况下都是以admin管理员身份登录而展开的。图6.4用户管理功能界面6.3.2局站设置本软件通过局站设置功能键定义受检变压器站的具体信息， 实现受检变压器的添加功能。本使用手册以TCP/IP通讯方式说明说明受检变压器的添加。局站设置 数据维护数据维护主要实现数据的备份与还原功能。

<商丘>天正华意电气设备有限公司
绝缘油分析仪器价格行情商丘 <商丘>天正华意电气设备有限公司

商丘变压器油色谱在线监测系统 数据备份图6.7 数据还原6.3.4 增加与设备增加设备功能键实现受检变压器的添加功能。本使用手册以TCP/IP通讯方式说明受检变压器的添加。如图6.8、6.9：图6.8增加受检变压器地址定义图6.9通过设置形成的受检变压器树状列表如受检变压器定义错误或需要在系统中设备，鼠标点击该设备，使用设备功能键，显示图6.10，点击“是”，即可该设备。图6.10 设备6.3.5 报警列表报警列表是用来对选定受检变压器日常监测数据报警状态进行查询的功能模型。通过报警列表可查询该受检变压器的全部报警状态。图6.11 报警列表6.3.6 退出使用退出功能键，系统将关闭退出。图6.12 报警列表6.4数据查询数据查询功能主要由两部分组成：日报表与历史数据。日报表数据将提供数据立方图、日监测数据表、谱图及故障诊断结果等功能；历史数据提供浓度报表、综合报表及数据趋势图等功能。日报表除提供所示图表功能外，用户可通过日报表界面的导出功能键。实现数据的导出功能，将数据保存在用户指定的位置。参照图 。

商丘变压器油色谱在线监测系统使用方法：1、仔细检查气路连接是否正确，使用FID时载气气路管连接到载气1和载气2，H2气路管连接到H21、H22，空气气路管连接到空气1、空气2。(仪器已连接好)2、通气，利用各自的调节阀，将N2、H2、空气调至适当的流速，氮气一般选用25-60ml/min，H2：25-60ml/min，空气：200-550ml/min。3、打开“电源”开关，选择合适的灵敏度档，使信号数显在5mv左右，等待基线的稳定。4、设置检测器、汽化室、柱室三个加热区温度（见第四章）。5、温度基本稳定后，点火—按点火按钮-听到一叭声后，空气自动降到0.5Mpa以下，约5秒钟恢复正常，火已经点着。基线偏离时，可用电器控制单元调零旋钮将基线调至数据处理设备适当位置处。6、当分析条件所需的气体流速、温度、放大器基线稳定后，方可进行分析。7、FID的敏感度及稳定性测试。例：分析样品50ng/u1(苯/CS2)。测试重要条件：汽化室温度120℃，检测温度130℃，柱温80℃。载气（N2）:30m1/min.H2:28m1/min。空气250m1/min。色谱柱同TCD，放大器灵敏度选0(104）档，进样量0.3u1。稳定性：在基线稳定后的情况下，一小时后的基线漂移≤150μv/h。敏感度Dt计算公式：Dt＝ 2N·W g/s1.065·h·W1/2 式中：N—实测噪音（mv）W—苯的进样量（g）h—峰高值（mv）W1/2—苯的半峰宽（S）如实测：峰面积1200mv.S噪音0.02mv。Dt＝ 2×2×10-2×50×10-9×0.3 ＝5×10-12g/s1.065×1200 则五、故障及维修1、未点火前，放大器无法调零。可能原因是：（1）放大器失调，应维修放大器，请生产厂维修。（2）放大器输入信号线绝缘不良或短路，可将FID检测器右边的高频插头卸下，测量绝缘应大于106MΩ。2、点火后，记录仪信号无法调零。
