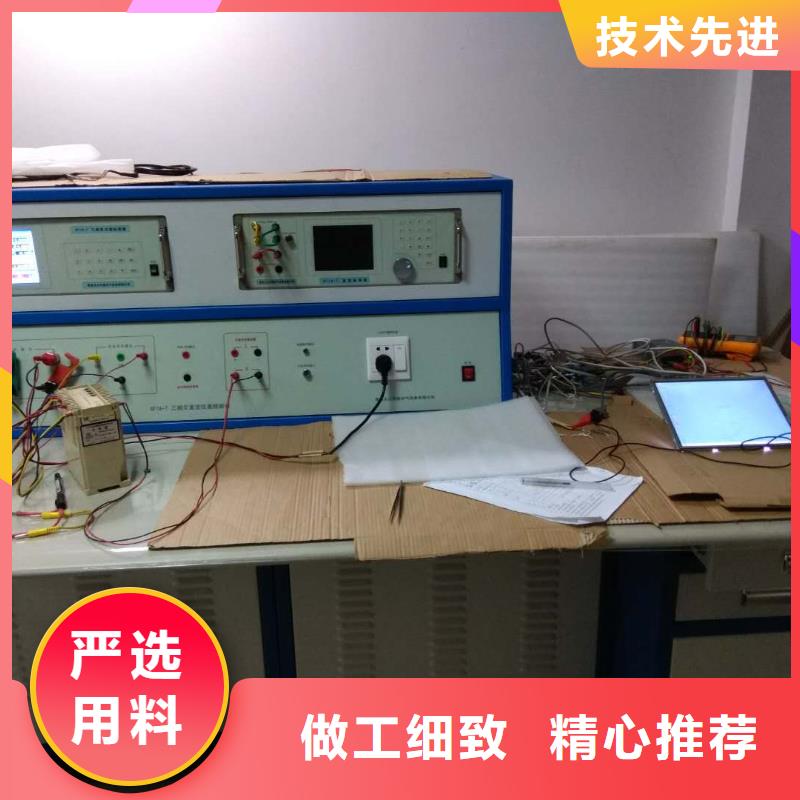

河南商丘三相电能表校验装置被校表的参数设置。按【被校表参数】键。进入被校表参数设置界面：如果显示的参数与被校表的参数一致。则不用设置。直接按下方其他的功能键退出。否则。点击中间的任意色块。进入电能表的参数设置。见下图：图中，屏幕的上半区域为参数设置区，间的相位角；下半区域为数字键。点击数字键可对上部分的参数进行设置。各部分定义如下：▲ 【电表类型】为电表类型选择部分。分为：三相四线有功、四线正弦无功、90无功、60无功、三相三线有功、三线正弦无功、二相三线有功和单相电能表共八种类型。▲【额定电压】 为电能表的额定电压选择。可根据电表铭牌进行选择。若没有所需的电压值。可在的黑色块中。用下方的数字键输入即可。▲【额定电流】为电能表标定电流值Ib, 列出常用的电流值；若没有所需的电流值可在的黑色块中输入即可。【MAX】为电能表的值。可通过数字键直接键入。▲【电表常数】为电能表的常数。本信号源可输入三个不同的常数；三个常数一定要输入，否则计算误差会出错。▲ 【确认】 确认键；点击确认。【退格】 回退键；在输入数字时，可删除上一个输入的数字。【取消】取消键；点击可不改变设置,直接退出设置界面。被校表参数设置如下：电表类型：三相四线有功。额定电压：220V标定电流：5A, 电流：60A电表常数：12

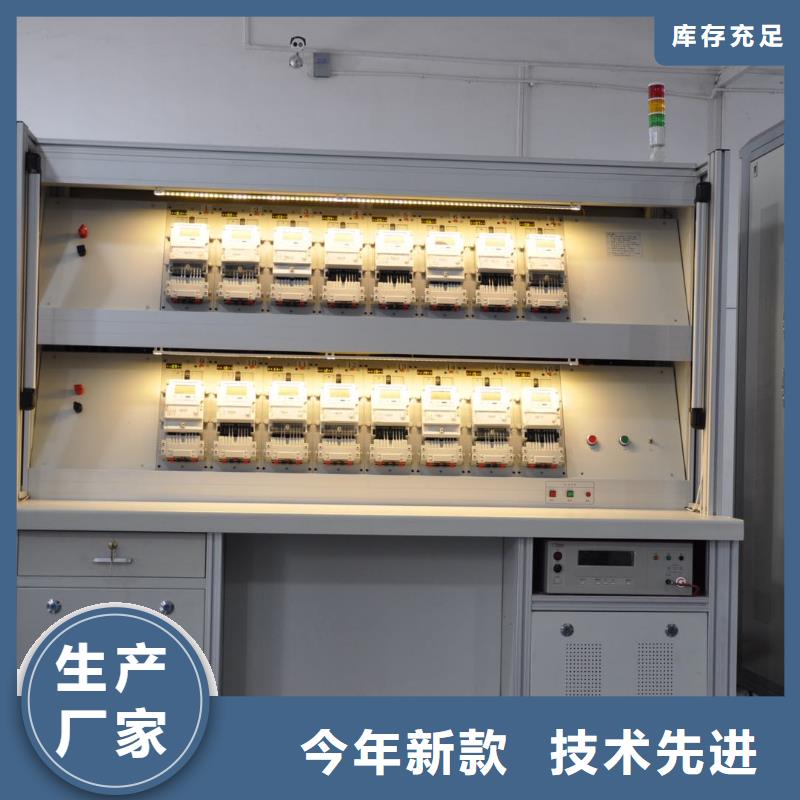

河南商丘三相电能表校验装置被校电能表的接线方式方法2.3.1 工作电源的连接本仪器提供两种供电方式：市电供电和电压端子接入电源供电。这两种方式的切换是通过面板的电源转换开关来是实现的（如图2-1：8所示），当选择到“外”时，仪器通过市电供电；当选择到“内”时，仪器通过电压端子的Ua、Uo供电。由于本仪器工作电源范围是AC45V~450V，当用户现场工作时，即使没有市电供电，仅仅通过被测电能表的电压通道提供的能量，就可以使本仪器正常工作，给用户提供了的方便。2.3.2 脉冲采集的方式方法本仪器支持多种被校电能表的脉冲输入方法，如光电采样器、手动采样器或直接采集电子脉冲。当通过脉冲线直接采集电子脉冲时，要求使用本仪器配套的脉冲线。该脉冲线中，黑色线为电源负极，接在目标电能表脉冲输出端子的负极；黄色线为脉冲接收，接在目标电能表脉冲输出端子的输出端。2.3.3 电压、电流的连接方式方法下面分别给出校验单相电能表、三相三线电能表、三相四线电能表的接线方式，其中电流的接法分别给出了内置电流互感器和钳形电流互感器的，用户根据实际情况灵活选择。
