地下管线探测定位仪
更新时间：2025-06-17 02:34:25 ip归属地：商丘，天气：阴，温度：19-38 浏览次数:17 公司名称： 天正华意电气设备(商丘市分公司)
以下是:河南省商丘市地下管线探测定位仪的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.02 |
| 是否厂家 | 是 |
| 产品材质 | 铝合金 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 6 |
| 产品颜色 | 白 黄 |
| 质保时间 | 3年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 10 |
| 工作温度 | 45 |
| 范围 | 地下管线探测定位仪供应范围覆盖河南省 郑州市、开封市、洛阳市、焦作市、新乡市、平顶山市、鹤壁市、安阳市、濮阳市、许昌市、三门峡市、南阳市、漯河市、信阳市、周口市、驻马店市、商丘市 梁园区、睢阳区、民权县、睢县、宁陵县、柘城县、虞城县、夏邑县、永城市等区域。 |
以下是:河南省商丘市地下管线探测定位仪的图文视频
【天正华意】为您提供郑州超低频高压发生器、平顶山录波分析仪、安阳变频串联谐振耐压试验装置、濮阳大电流发生器、信阳智能变电站光数字测试仪、民权灭磁过电压测试装置、虞城电缆故障测试仪等多元产品与服务。地下管线探测定位仪,天正华意电气设备(商丘市分公司)tianzh3611-31为您提供地下管线探测定位仪产品案例,联系人:杨经理,发货地:平度市平安路2号。 河南省,商丘市 商丘市，河南省辖地级市，位于河南省东部，简称“商”，是豫鲁苏皖接合部区域性中心城市，三线城市。地处东经114°49'~116°39'，北纬33°43'~34°52'之间。市域面积10704平方千米。截至2022年10月，商丘市辖2个区、6个县，代管1个县级市和2个功能区。市政府驻睢阳区府前路1号。截至2021年末，商丘市户籍人口1012万人，截至2022年末，常住人口773万人。
地下管线探测定位仪的详细视频已经上传，我们的视频将带您领略产品的独特设计、卓越品质以及出色性能，让您对它有更深刻的认识和了解。
以下是:河南商丘地下管线探测定位仪的图文介绍
河南商丘地埋电缆管线探测仪发射信号施加在电缆一相和护层之间，对端相线和护层短路，护层两端应保持接地。如果是对单条电缆敷设，信号会从发射机流经芯线，再经护层和大地两个回路返回。因为护层（铠装及铜屏蔽层）由连续金属组成，电阻很小；大地回路由于存在两端接地电阻，再加上土壤电阻，总阻值较大，故大部分电流将通过护层返回，少部分电流通过大地返回。由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路与护层－大地回路存在互感，通过电磁感应也可以在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场实际情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。图5- 11并行电缆的分流效果如上图，若存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2/3，邻线电流反向，占1/3。1.2.2.4相间接法图5- 12相间接法接线图图5- 13相间接法信号流向示意图如上图所示，发射信号会施加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。尽管两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会造成微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会进一步将其削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外放射的磁通会因方向连续变化360°而相互抵消，所以不会在护层－大地回路产生感应电流。由于有效信号很小，故使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。
河南商丘地埋电缆管线探测仪用来测量被测量管线的埋土深度，测量深度的同时在显示器中显示目标管线中的电流值。在电流测量的过程中，无论原来采用哪种定位模式，系统均自动切换到峰值模式。深度测量单位可通过菜单选择公制或英制。公制单位：当管线埋土深度小于1米时，为cm。当管线埋土深度大于1米时，深度显示单位为m。英制单位：英尺。电流单位：当电流大于1A时，显示电流的单位为A，当电流小于1A时，显示电流的单位为mA。注意：1、为了测得的埋深值，接收机必须保持在垂直于管道的位置工作。2、为了提高深度测量的精度，在测深时不要在谷值模式下进行，建议切换到宽峰模式下进行管线埋深测量。背光键（6）按下背光键，显示窗口背光点亮，背光保持预先设置好的背光时长，再按下背光键，背光关闭。背光时间可通过背光菜单进行设置。数据存储：测量的电流和深度数据存储方法：测量电流值后，在显示窗口的中间显示管线埋土深度和电流值。如果需要存储数据，按下键，检测数值被存储到仪器的存贮器中，显示器右下角表示所存数据多少的序号（12）自动加1。如果不需要存储，再按一下键，恢复管线定位状态。
天正华意电气设备(商丘市分公司)是集【灭磁过电压测试装置】的设计研发、生产制造、销售为一体的专业厂家。公司将一直秉承，勇于创新”的企业态度，不断【灭磁过电压测试装置】产品和服务的质量与价值，继续为客户提供优质【灭磁过电压测试装置】和完善的服务，我公司以其科学的管理，我们将永远坚持用我们的诚心换取您的放心这一原则，回报社会，服务于社会。我们真诚的欢迎各地更多的朋友来参观指导，让我们手拉手，心连心共同发展！

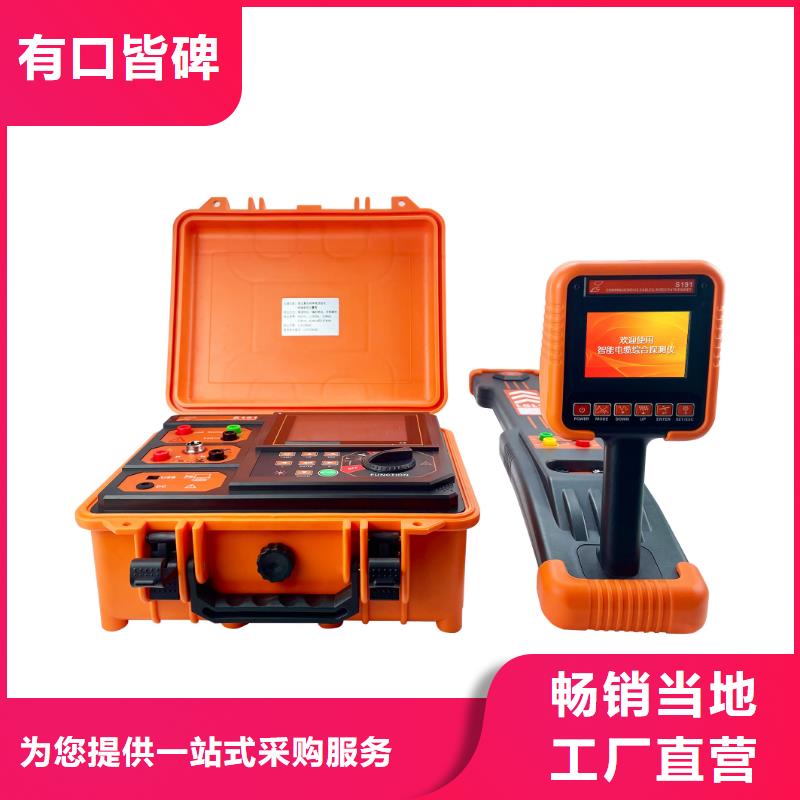

河南商丘地埋电缆管线探测仪 管线仪 概述是一套高性能专用地下电缆路径探测及识别仪，由信号发射机和接收机组成，可用于地下电缆及金属管线的路径探测、深度测量和管线普查，配合多种选配附件，可以进行性识别，以及管道绝缘破损和部分类型电缆故障的查找。主机 可选附件测深辅助传感器发射卡钳识别柔性卡钳听诊器1kV查障升压器A字架图1-1-1 仪器外观一、功能特点1.多种功能合一： 路径探测 ＋ 电缆识别 ＋ A字架查障。2.彩屏罗盘显示：透视地下管线一览无余。3.超高灵敏度，2Hz超窄带宽接收，高度抗干扰。4.跟踪正误提示：排除邻近管线干扰。5.增强型测深：实时精准深度测量。6.测深辅助传感器：信号畸变提醒。7.增强型无源探测：工频＋射被动频测，可同时显示多条管线。8.无源探测频谱分析：排除干扰频率。9.高性能发射卡钳：向运行电缆耦合信号。10.柔性卡钳电缆性识别：方便且高度可靠，且能做电流测量。11.跨步电压探测：对地绝缘破损查找。12.支持订制频率。13.大功率数字功放发射，全自动阻抗匹配，自动保护。14.发射机多种信号输出方式：直连输出、卡钳耦合、辐射感应。15.发射/接收全数字化处理，稳定可靠。16.内置大容量锂离子电池组，欠压自动关机，长时间无操作自动关机。17.IP65高等级防护。
在河南省商丘市采购地下管线探测定位仪请认准天正华意电气设备(商丘市分公司),品质保证让您买得放心,用得安心，厂家直销,减少中间环节，让您购买到更加实惠、更加可靠的产品。（联系人:杨经理,地址:平度市平安路2号）。
