商丘变压器容量空负载测试仪在线报价

商丘变压器容量特性测试仪功能特点?采用ARM＋FPGA＋ADC模式，并配以RT-Thread实时操作系统，仪器系统更稳健，测量精度更高。?7寸彩色高亮液晶，触摸屏，Win8风格界面，中文输入，全中文菜单。?具有完善电子帮助，各项操作均有接线图和文字描述，操作直观简单。?内置大容量存储器，USB口通讯，现场测试数据均可保存，根据客户需要可以将数据上传到PC机。?具有程序远程升级功能，根据客户要求可以远程升级仪器程序。?在各测试界面下均可以观察实时电压通道、电流通道的情况。?可以提供各变压器特性测试时电压、电流通道的谐波情况，并用柱状图显示。?通过单一界面实时显示测试电路的电压、电流、频率、功率因数、有功功率、无功功率、视在功率，并可以绘制向量图，以便于判断现场接线情况。?标配特制现场低压短接线，无需螺丝和扳手，可牢固短接被测变压器接线柱，方便现场测试。?可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷?结合外配电源以及调压、升压、升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等变压器特性数据?所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高?变压器特性测量中，电压量程可达750V，电流量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器?变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围?根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考。?直阻测试提供6档输出电流选择，可以输出10A电流。?参数设置更加完善，可以设置变压器的测试绕阻、分接位置、测试相别、试品温度、折算温度值等。?具有音响放电报警，减少误操作。

<商丘>天正华意电气设备有限公司

商丘变压器容量特性测试仪各项参数的具体说明如下：?电流档位：电流量程的选择，包括5A和100A两档。?PT变比：当被测电压超过本仪器的电压测量范围时，需要外接电压、电流互感器扩展量程进行电压、电流的测试。此时需要根据外接电压互感器的变比值进行此参数的设置。例如：采用10kV/400V时，设置为25。?CT变比：当被测电压或电流超过本仪器的测量范围时，需要外接电压、电流互感器扩展量程进行测试。此时需要根据外接电流互感器的变比值进行此参数的设置。例如：采用100A/10A的电流互感器时，设置为10。?高额定电压：被测变压器的高压侧额定电压，单位kV；?低额定电压：被测变压器的低压侧额定电压，单位kV；?高压直阻：被测变压器的高压侧绕组的直阻值，取3个线电阻平均值；?低压直阻：被测变压器的低压侧绕组的直阻值，取3个线电阻平均值；?校正指数：数值决定于铁芯硅钢片种类，热轧的取1.8，冷轧的取1.9~2。?当前温度：当前温度：输入当前的被测变压器的本体温度；?校正温度：用于对测试结果做温度校正，国标要求变压器的短路损耗应在温度为75℃（针对油浸式变压器，干变根据不同要求分别为100℃、120℃、145℃）时进行，因此当前温度的准确直接影响容量的判断结果。?试品类型：指变压器的不同类型。包括：国标油浸式配电变压器（S7-S25）、国标干式配电变压器（13标准SCB9-13）、国标干式配电变压器（20标准SCB12/14/18/15/17/19）、单相变压器、非标准变压器五种选项。注意在测试非标类型和干式变压器时，需要输入被测变压器的阻抗电压。?设定容量：被测变压器的额定容量值，单位kVA；接线方式：指被测变压器的内部接线方式（即联结组别）

商丘变压器容量特性测试仪?联结组别：根据变压器的内部接线方式可分为Yyn0、Dyn11和Yzn11三种情况，因不同联结组别的变压器损耗参数是不同的，因此只有明确变压器的联结组别才可准确判断出被测变压器的型式。?参比容量：当被测变压器容量为500或630时，需输入此项参数；因为这两种容量的变压器的阻抗电压处于交替区，造成容量判定的交叉区，也就是说同一台变压器按照不同的阻抗电压进行测试，有可能出两种结果；因此只有设置了参比容量，才能保证测出的容量准确。?界面风格：有两种界面颜色搭配风格可选。所有参数设置好后，按确定键开始测试过程，如图5所示：图5、容量测试（进行中）图中将实时的测试数据显示在屏幕上，包括：ABC三相的测试电压、ABC三相的测试电流、ABC三相的测试功率、各相的平均电压和平均电流、各相的总功率。如果试验人员的接线不正确，仪器会自动提示：测试异常，请检查接线。

<商丘>天正华意电气设备有限公司
商丘变压器容量空负载测试仪在线报价 <商丘>天正华意电气设备有限公司

商丘变压器容量特性测试仪各项参数的具体说明如下：?电流档位：电流量程的选择，包括5A和100A两档。?PT变比：当被测电压超过本仪器的电压测量范围时，需要外接电压、电流互感器扩展量程进行电压、电流的测试。此时需要根据外接电压互感器的变比值进行此参数的设置。例如：采用10kV/400V时，设置为25。?CT变比：当被测电压或电流超过本仪器的测量范围时，需要外接电压、电流互感器扩展量程进行测试。此时需要根据外接电流互感器的变比值进行此参数的设置。例如：采用100A/10A的电流互感器时，设置为10。?高额定电压：被测变压器的高压侧额定电压，单位kV；?低额定电压：被测变压器的低压侧额定电压，单位kV；?高压直阻：被测变压器的高压侧绕组的直阻值，取3个线电阻平均值；?低压直阻：被测变压器的低压侧绕组的直阻值，取3个线电阻平均值；?校正指数：数值决定于铁芯硅钢片种类，热轧的取1.8，冷轧的取1.9~2。?当前温度：当前温度：输入当前的被测变压器的本体温度；?校正温度：用于对测试结果做温度校正，国标要求变压器的短路损耗应在温度为75℃（针对油浸式变压器，干变根据不同要求分别为100℃、120℃、145℃）时进行，因此当前温度的准确直接影响容量的判断结果。?试品类型：指变压器的不同类型。包括：国标油浸式配电变压器（S7-S25）、国标干式配电变压器（13标准SCB9-13）、国标干式配电变压器（20标准SCB12/14/18/15/17/19）、单相变压器、非标准变压器五种选项。注意在测试非标类型和干式变压器时，需要输入被测变压器的阻抗电压。?设定容量：被测变压器的额定容量值，单位kVA；接线方式：指被测变压器的内部接线方式（即联结组别）

商丘变压器容量特性测试仪特性测试界面“特性测试”，主要是指测试变压器的负载损耗、空载损耗等基本特性数据，如果要完全符合标准的要求，其测试过程几乎全部都要借助外部的调压、升压设备，在操作过程中可能会有高压产生，请务必注意。变压器特性测试的具体接线方式方法在第5章中单独讲解，如果要了解具体接线方法请直接看第5章。4.1 空载损耗测试在特性界面选定“空载测试”项，进入空载测试设置界面（图六）。空载测试是需要外配交流电源（包括升压、调压设备）的测试。4.1.1空载损耗测试参数设置进行空载测试前，需要设定一些必要的参数。一次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的一次额定电压值。单位为kV。图六 空载测试参数设置界面二次电压：进行变压器测试之前，需要正确输入变压器的工作电压，该项为变压器的二次额定电压值。单位为kV。标称容量，即为被试变压器的额定容量；变压器类型：设定被试变压器的类型。主要设定有“SJ（73）配变”、“S7.S9(及以上)配变”、“干式变压器”、“其他变压器”等四个备选项。联接组别：选择被测变压器的实际联接组别。电压变比，当所测量的电压值超过本仪器本身量程后，用户可以外扩电压互感器，进行量程扩展。此参数为外扩电压互感器的变比值（如：10kV/0.1kV的电压互感器，应输入100）。当未用外扩电压互感器时，请输入1。电流变比，与电压变比的意义相似。当所测电流超过仪器本身量程后，可以外扩电流互感器，来进行量程扩展，该参数为外扩电流互感器的变比值（如：100A/5A的电压互感器即可输入20）。同样，当未用外扩电流互感器时，请输入1。变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。

<商丘>天正华意电气设备有限公司

商丘变压器容量特性测试仪参数的修改操作说明：选择型参数：对于有左右箭头指向的参数为选择型参数，使用触摸功能可以在彩色液晶上的左右箭头指向区域直接点击，使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，F3为向左翻页，F4为右翻页，正确选择所需要的参数即可，参数修改完后自动保存。输入型参数：对于没有左右箭头指向的参数为输入型参数，使用触摸功能可以在彩色液晶上的数值显示区域直接点击后自动弹出小键盘，在小键盘上正确输入，输入完毕按确认键即可完成参数的修改。使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，此时按外部键盘上的确认键即可弹出小键盘，使用小键盘相对应的外部按键输入即可。 试品编号的外部键盘输入方法：弹出下面的键盘后，按照屏幕下方的提示操作即可。F1F2F3功能键分别代表英文字母 行第二行第三行的字母，每个字母的输入对照上面的数字输入即可，F4是回退键。例如：输入GT588，按F2键，屏幕提示"0:A 1:S 2:D 3:F 4:G 5:H 6:J 7:K 8:L 9:123"，按下G对应的字母4，按F1键，屏幕提示"0:Q 1:W 2:E 3:R 4:T 5:Y 6:U 7:I 8:O 9:P"，按下T对应的字母4，要转换成数字输入状态，按F2键，按9键，屏幕提示"0~9数字 F1:q~p F2a~l F3 z~m F4回退"，按下588，按下确认键确认输入即可。图五 英文字母键盘注意：触摸屏幕和外部键盘在修改参数的时候 单独使用同一种输入方法。

<商丘>天正华意电气设备有限公司

商丘变压器容量特性测试仪触摸屏使用 触摸屏亮度的调节：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单，用触摸方式点按亮度调节可修改液晶屏的亮度，64，小4。如下图所示：触摸屏校准：触摸屏有2种方式进入到校准模式。校准方式1：在开机状态下，如果4秒内快速点击触摸屏的非触控区域超过20次，则进入触摸屏校准模式。步骤如下：（1）4秒内快速点击触摸屏的非触控区域超过20次；（2）蜂鸣器长鸣1秒，听到蜂鸣器叫时停止点击；（3）进入到校准模式，按照十字交叉线的提示点击触摸屏的指定位置校准触摸屏；（4）校准结束，返回进入到校准前的画面；校准方式2：在主菜单下，用触摸方式按锂电池显示部分或使用外部按键F4键可进入到‘锂电池电量查询’菜单连续点击3次数字’9’键启动一次触摸屏的校准过程。校准如图所示：6.4. 变压器国标对应表 (0)油变S7.9.11 ：JB/T6451-2008《油浸式电力变压器技术参数和要求》 (1)油变S11：JB/T6451-2015《油浸式电力变压器技术参数和要求》 (2)油变S12：JB/T3837-2016《电力变压器损耗水平代号的确定》(3)油变S13：GB20052-2020《电力变压器能效限定值及能效等级》硅钢3级能效 (4)油变S14：JB/T3837-2016《电力变压器损耗水平代号的确定》(5)油变S15：GB20052-2020《电力变压器能效限定值及能效等级》非晶3级能效 (6)油变S16：JB/T3837-2016电力变压器损耗水平代号的确定》(7)油变S20：GB20052-2020《电力变压器能效限定值及能效等级》硅钢2级能效 (8)油变S21：GB20052-2020《电力变压器能效限定值及能效等级》非晶2级能效 (9)油变S22：GB20052-2020《电力变压器能效限定值及能效等级》硅钢1级能效 (10)油变S25：GB20052-2020《电力变压器能效限定值及能效等级》非晶1级能效

商丘变压器容量空负载测试仪在线报价 <商丘>天正华意电气设备有限公司

商丘变压器容量特性测试仪我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。 有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

商丘变压器容量特性测试仪容量测试判别结果，包括：实际的三相测试电压值、三相电流值、三相功率值，当前测试条件下实测的短路损耗（负载损耗）总和数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、判定型式和变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相邻容量之间，无法归档；如果判定型式显示为“no”说明变压器的型式也在两种型式之间，无法归档。显示屏下一行仍为提示行，图六中可见，提示行提示操作人员下一步有三种可选择的操作，可选择保存将测试结果保存到内部存储器中、打印将测试结果通过打印机打印出来选择取消退出当前的测试界面返回到主界面；当结果中短路损耗超标时仪器会提示“损耗异常”，说明所输入的形式不正确。

<商丘>天正华意电气设备有限公司

商丘变压器容量特性测试仪我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。 有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

商丘变压器容量特性测试仪参数的修改操作说明：选择型参数：对于有左右箭头指向的参数为选择型参数，使用触摸功能可以在彩色液晶上的左右箭头指向区域直接点击，使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，F3为向左翻页，F4为右翻页，正确选择所需要的参数即可，参数修改完后自动保存。输入型参数：对于没有左右箭头指向的参数为输入型参数，使用触摸功能可以在彩色液晶上的数值显示区域直接点击后自动弹出小键盘，在小键盘上正确输入，输入完毕按确认键即可完成参数的修改。使用外部按键时用F2键移动光标到相应的参数位置，光标所在的位置为参数的名称呈现灰色底的状态，此时按外部键盘上的确认键即可弹出小键盘，使用小键盘相对应的外部按键输入即可。 试品编号的外部键盘输入方法：弹出下面的键盘后，按照屏幕下方的提示操作即可。F1F2F3功能键分别代表英文字母 行第二行第三行的字母，每个字母的输入对照上面的数字输入即可，F4是回退键。例如：输入GT588，按F2键，屏幕提示"0:A 1:S 2:D 3:F 4:G 5:H 6:J 7:K 8:L 9:123"，按下G对应的字母4，按F1键，屏幕提示"0:Q 1:W 2:E 3:R 4:T 5:Y 6:U 7:I 8:O 9:P"，按下T对应的字母4，要转换成数字输入状态，按F2键，按9键，屏幕提示"0~9数字 F1:q~p F2a~l F3 z~m F4回退"，按下588，按下确认键确认输入即可。图五 英文字母键盘注意：触摸屏幕和外部键盘在修改参数的时候 单独使用同一种输入方法。

<商丘>天正华意电气设备有限公司

商丘变压器容量特性测试仪 功能特点（1）可准确判断10KV、35KV及光伏干式变压器的材质。（2）可以盲测10KV变压器的容量及35KV、110KV、220KV的变压器容量，支持直接测试出变压器实际容量盲测与铭牌容量一致性对比。（3）集成变压器材质测试、容量测试、特性测试、直阻测试、变比测试；可测量各种类型变压器的空载损耗、空载电压、空载电流、负载损耗、阻抗电压、短路电压、各种温标下的校正损耗等。（4）可自动进行波形畸变校正，温度校正，电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），操作人员只需根据变压器类型输入校正指数，仪器即可自动计算出校正后的结果，非常适合没有做稍大容量变压器短路试验条件的单位。（5）允许外接电压互感器和电流互感器进行扩展量程测量，可测量任意参数的被试品。（6）根据《变压器能效计划（2021-2023年）》涵盖所有涉及GB20052-2020《电力变压器能效限定值及能效等级》相关标准。（7）测试仪采用知名厂家生产的7.0英寸，800＊480图形点阵的高亮度、宽温、宽视角、阳光下清晰可视的全触摸型工业级彩色液晶屏。（8）电池剩余电量百分数指示功能，绝非简单的亏电报警。（9）导电硅胶触摸按键使操作更简便，按键寿命更长。（10）测试结果存储功能，可存储500组以上容量测试数据。（11）用户可随时将测试的数据通过微型打印机将结果打印出来。（12）集成了中小型变压器和电压互感器的直流电阻测量，采用全新电源技术，电流档位多，测量范围宽，可根据负载自动选择电流。（13）集成智能电子尺可自动采集数据并在仪器中显示，温度自动采集。（14）内置接线图及电子说明书。（15）全汉字菜单及图形操作提示实现友好的人机对话，操作简便；触摸屏与硅胶按键双功能操作，适应性更广。

<商丘>天正华意电气设备有限公司 商丘变压器容量空负载测试仪在线报价
<商丘>天正华意电气设备有限公司

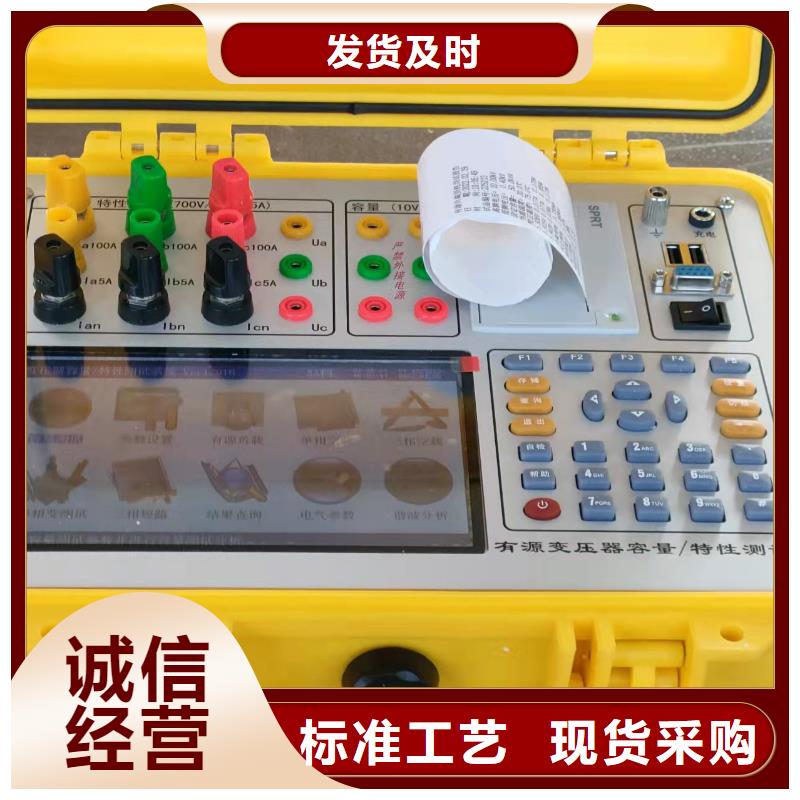

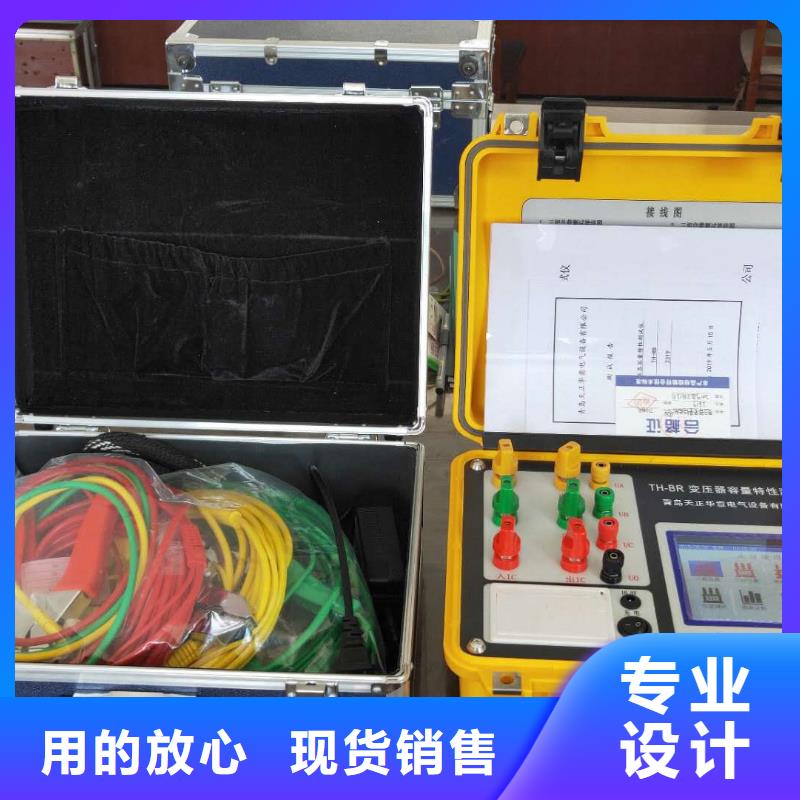

商丘变压器容量特性测试仪技术指标1、输入特性有源部分：电压测量范围：0~10V电流测量范围：0~10A无源部分：电压测量范围：0~750V 宽量限。电流测量范围：0~5A~100A内部双量程。2、准确度电压：±0.1％电流：±0.1％功率：±0.1％（CosΦ＞0.2），±0.2％（0.02＜CosΦ＜0.2）3、工作温度：－25℃~ ＋65℃4、充电电源：交流160V~260V5、绝缘：⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频2kV（有效值），历时1分钟实验。6、主机体积：32cm×24cm×13cm7、重量：3kg三、结构外观仪器由主机和配件箱两部分组成，其中主机是仪器的核心，所有的电气部分安装在主机内部，其主机外箱采用高强度进口防水注塑机箱，坚固耐用，配件箱用来放置测试导线及配套工具。1、结构尺寸结构尺寸（图1）图1、主机与配件箱尺寸2、面板布置面板布置图（图2）图2、面板布置图如图2所示：上方从左到右依次为特性测试用输入端子（A相100A电流输入端子正极Ia100A、A相5A电流输入端子正极Ia5A、A相电流输入端子负极Ian、B相100A电流输入端子正极Ib100A、B相5A电流输入端子正极Ib5A、B相电流输入端子负极Ibn、C相100A电流输入端子正极Ic100A、C相5A电流输入端子正极Ic5A、C相电流输入端子负极Icn、电压输入端子Ua、Ub、Uc、）、充电电源插座及开关、接地端子、容量测试用接线端子和打印机。面板左下方为彩色液晶显示屏；液晶右侧为键盘。

商丘变压器容量空负载测试仪在线报价

商丘变压器容量特性测试仪当前温度：容量测试时需要进行温度校正，所以，需要在此输入当前温度。一般输入的值为被试变压器阴面的温度值再增加10℃。可以直接通过数字键输入温度值。分接档位：被试变压器的分接开关的位置。配变通常都有三(或五)个分接档位，其中2档（3档）为标准分接。进行容量测量时，请保持被试变压器的分接开关位置与该项设置值相同。如被试变压器分接档位不是三(或五)个分接档位的情况，请将该项设定为额定分接档，同时变压器的分接开关接至标准分接档位，方可进行容量测试。标称容量：作为测量结果的参照，此处请输入所测变压器的标称容量。以便于测得的容量形成对照。本项通过数字键直接输入即可。图三 容量测试设置界面变压器编号：共6位数的变压器编号。主要是为了便于变压器的管理、查阅。该项值通过数字键输入。变压器用户：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项主要是将被测变压器的用户录入，方便档案管理。测试员：此项为拼音中文输入，可以多输入7个中文汉字，进入该项输入后，仪器自动调出中文拼音输入法，先选拼音，“确定”拼音后，再选择汉字。本项内容是为了方便测试档案的存档、查阅。以上各项均设定完毕，并正确接线后（参照后面详细说明），单击“确定”键既可进行容量测试。
