商丘台区识别仪售后服务及质量保证青岛天正华意电气设备有限公司承诺为用户提供的仪器严格执行规定并实行售后“三包”服务。1、售后“三包”范围（1）包退范围客户在收到货物验收合格后的7天内，用户在正常操作情况下发现本仪器有质量问题，可以享受包退服务。（2）包换范围客户在收到货物验收合格后的壹月内，用户在正常操作情况下发现本仪器有质量问题，可以享受包换服务。保修期外，实行收费维修服务。（3）保修及维修的规定保修范围：客户在收到货物验收合格后的叁年内，正常使用下发现仪器质量问题，享受免费保修服务。（4）非三包范围以下情况不在售后“三包”服务范围，但青岛天正华意电气设备有限公司仍提供收费维修服务（由于自行拆卸、维修而造成的故障将不予提供相关的维修服务）。a. 因使用不当或保管不善而损失的仪器。b. 不可抗拒的自然灾害造成损失的。 c. 仪器超过规定的免费保修期限。d. 其他非仪器本身设计或生产的质量问题。2、售后服务青岛天正华意电气设备有限公司设有专人专线为用户提供24小时的技术服务。 青岛天正华意电气设备有限公司对所售仪器实行叁年仪器免费保修，终生维护。

<商丘>天正华意电气设备有限公司

商丘台区识别仪台变互测初始屏（分机）图十二中可见：主机显示出所测量各台变A、B、C各相的电压值。当分机按下F1键时，开始发起测试，测试完毕后，有关联的台变的所加设备会有结果显示，主机和分机测试结果变换为图十五和图十六所示。图十五、台变互测结果屏（主机）图十六、台变互测结果屏（分机）主机显示的测试结果为：分机编号和与本主机A相所对应的分机相别。分机显示屏的右侧显示出测试的结果，包括：有关联的主机编号、所在相别，同时给出与其联结的对应关系。（6）电测矢量测试界面图十七、矢量电参屏此界面用来对低压线路或用户的电参量进行测量并显示出矢量图。如图十七所示，在屏幕的上部分显示出实测矢量六角图以及各个参量实际值；屏幕的下半部分是电参量部分的数据，包括三相电压、三相电流、三相有功功率、三相的电压与对应相电流之间的夹角、总有功和频率。（7）波形显示界面图十八、波形显示屏在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的反映出被测信号的失真情况（是否畸变、是否截顶），本屏中显示当前显示为Ua、Ia的波形 用【上下】键来切换不同的显示通道；可切换为B相电压、电流的波形，C相电压、电流的波形，A、B、C三相所有的电压的波形，A、B、C三相所有的电流的波形，A、B、C三相所有的电压和电流的波形；可以做为简单的示波器使用。屏幕下方显示出各相电压的有效值、峰值、小峰值、各相电流的有效值、峰值、小峰值。通过此屏可以直观的看出台区测量时所施加信号的强弱程度。

商丘台区识别仪注意：电压测试线接线时先接零线再接火线，且相别必需要对应，否则影响测量准确度。4.2 开机图6 主机主界面开机进入主界面（如上图），项为表户识别，按1键或按上下键把光标移到到项再按确定，进入表户识别界面。（按键时手指不要松开，等界面有反应后在离开）。 表户识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；主机编号：设置所在主机的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 表户识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。

<商丘>天正华意电气设备有限公司
2023库存充足##商丘电能质量监测装置##货到付款 <商丘>天正华意电气设备有限公司

商丘台区识别仪 配变台区识别仪由主机和手持分机及相关辅件组成，主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术，在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。2 功能特点（1）多模识别方式：三种识别模式可选，可满足不同现场需要。（2）分支识别：可判断某用户所属用电分支（开关），功能更实用。（3）相别识别：可判断某用户所属台区的哪一相，显示直观。（4）线路压降显示：可同屏显示主机侧（变压器低压侧）的出口电压和被测用户220V接入端口电压，得到用户供电线路上的电压降幅值，为合理调配平衡载荷提供一手数据。（5）存储量大：可存储至少800组被测用户信息，并可随时查阅。数据导出功能：主机具有USB数据接口可以将所有被测用户的信息导出，便于台区信息的整理和统计。（6）主机外箱塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能外形美观，整机重量轻，方便现场使用。（8）主机与分机均采用大屏幕点阵式液晶显示屏，全部简体中文显示，操作直观简便一目了然。（9）整机配置附件齐全，可满足不同现场的多种需要。（10）多模识别方式，可准确判断用户所属配变台区或所属用电电路分支（开关），识别准确度达到100％，信号强度高，传输距离远。 （11）主机与分机的配置数量灵活，由于主机与分机的号码可以通过键盘随意设定，从而实现复杂条件下的多台配变（开关）供电区域的用户识别。（12）主机与分机均具有记忆功能，一次设定好工作模式后，再次开机无需重新设定工作模式。（13）具有端口电压与用户端电压及线路压降同屏显示功能，方便对比压降，为合理调配平衡负荷提供参考。（14）主机、分机都具有误接电源保护和报警提示功能，当220V电源被误接380V时，电路会自动判断并切断内部电路，同时发出声光报警提示。（15）主机工作电源两种方式可选，测试电压线借电工作及外挂直流电源模块。（16）主机主电路采用高速处理器具有极强的数据处理能力和强大的存储能力，可以存储至少800组测试数据，并可随时查阅，并可以通过USB数据接口将存储的数据结果导出。

商丘台区识别仪键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：出厂调试时生产厂家使用，用户不需用到此键。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：其中F1在台区识别、分支识别、台变互测功能中做为发起方开始测试的确认键；在电测矢量、波形显示、频谱分析功能中做为锁定功能键（测试数据锁定为当前值，便于用户观察）；F2在电测矢量、波形显示、频谱分析功能中做为解除锁定功能键；其它键为保留功能键，暂无用。3、液晶界面液晶显示界面主要有九屏，包括主菜单、八个功能界面，显示内容丰富。(1)主菜单界面图四、主菜单当开机后显示图四所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、设备编号、当前日期时间、主分机设置类型。中部为功能菜单选项，共八项，包括：参数设置、台区识别、分支识别、台变互测、电测矢量、波形显示、频谱分析、历史数据。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。

<商丘>天正华意电气设备有限公司

商丘台区识别仪一旦分机接收到完整的主机载波信号帧后，将显示该测试线路的主机编号（也就是变压器编号）、被测线路所属相别以及该相线路主机、分机两端所测得的相电压等测试数据。由于数据较多，无法在一屏中完全显示，可以通过“↑”、“↓”键上下翻页查看（如图20~22所示）。当分机接入待测线路，大约10秒后仍未接收到完整的主机电力载波数据，分机将提示“该线路未安装主机”。在该界面单击“取消”键，将返回主菜单界面。5.5 脉冲测试在分机的主菜单界面下，通过“↑”、“↓”键移动光标，使光标选中“3、脉冲测试”，单击“确定”键，进入脉冲测试界面（如图23所示）。也可在主菜单下，直接单击“3”键，进入脉冲测试界面。图23该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。一旦进入该界面，分机将发送一组脉冲电流信号。并提示用户，可以再次单击“确定”键再次发送脉冲电流信号。该功能主要是应用于不使用电力载波通讯或不方便使用电力载波通讯的情况下，当分机发出电流脉冲时，借助第三方通讯方式，查询当分机发出脉冲电流后，主机是否接收到了有效脉冲电流信号。如果收到信号，主机将显示发出该信号的分机所在线路的表户及相别信息。

<商丘>天正华意电气设备有限公司

商丘台区识别仪电能质量监测功能介绍?基本参数测量三相电压有效值、三相电流有效值、有功功率、无功功率、功率因数、相移功率因数、电网频率。?电能质量参数测量三相基波电压、三相基波电流、三相基波有功无功功率、正序负序零序电压、正序负序零序电流、三相电压不平衡度、三相电压波动、短时闪变（Ps t）、长时闪变（Plt）、ΔS波动负荷视在功率变化。?谐波测量（63次）三相各次谐波电压含有率、三相各次谐波电流有效值、三相各次谐波有功无功功率、三相电压谐波总畸变率、三相电流谐波畸变率。2.2、事件功能根据默认设置或用户设置电压暂态的触发限值，记录实际电压运行时的骤升、骤降及短时中断事件。2.3、存储功能?保存电能质量分析数据，保存间隔可以设定，间隔时间单位为分钟。可以保存3~6个月的电能质量历史数据，之后按“先进先出”原则更新。保存时间不小于10年。2.4、通讯功能?支持网络接口?根据用户要求上传实时电能质量分析数据，指定时间段内的电能质量分析数据?设置终端电能质量分析数据的保存时间间隔2.5、显示功能具有液晶显示功能，采用320×240的3.8寸液晶显示屏，显示15行每行20个汉字。显示三相电压电流有效值、各次谐波、功率等电能质量分析的数据；具有显示电压电流波形图、矢量图、频谱图等；还能显示相关参数信息。

2023库存充足##商丘电能质量监测装置##货到付款 <商丘>天正华意电气设备有限公司

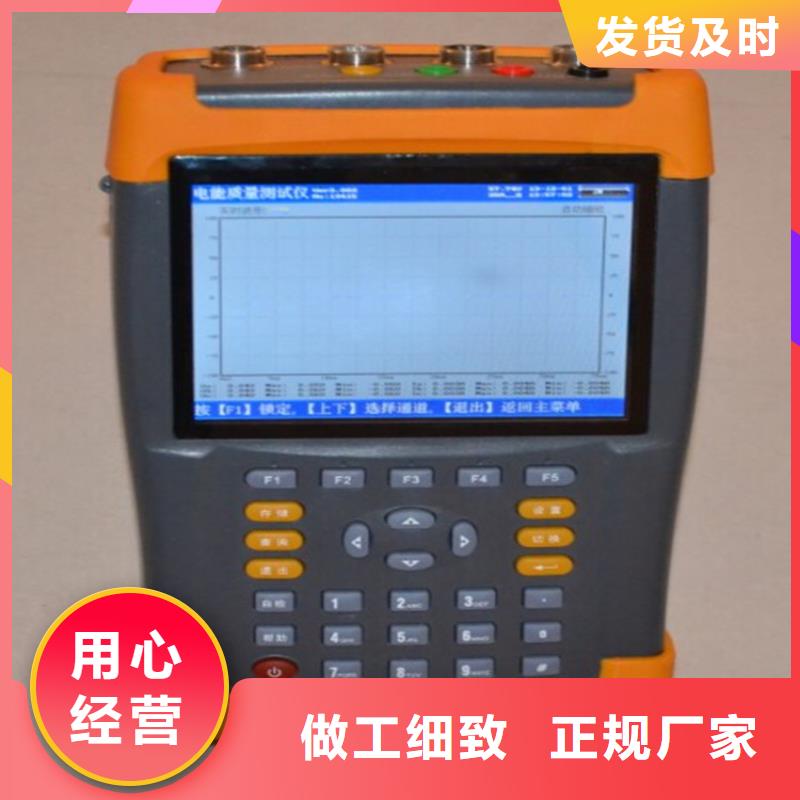

商丘台区识别仪 技术指标1、台区测试部分通讯方式：特种负荷信号传输，距离：≥5km电流测试距离：≥5km识别周期：≤6秒测试成功率：分支识别数量：单主机3路（多主机方式可扩展18路）钳型电流互感器：750A/1500A柔性电流钳50mm卡钳(50A/100A/250A/500A)（选配）2、电参量测量部分电压：±0.2％ 电流：±0.5％功率：±0.5％ 频率：±0.02Hz相位：±0.2°3、电能质量部分电压谐波测量次数：2－51电流谐波测量次数：2－51谐波电压含有率测量误差：≤0.1％谐波电流含有率测量误差：≤0.2％4、工作环境工作环境温度：-30℃~60℃工作环境湿度：≤95％RH工作电压：AC220V±10％5、绝缘⑴、电压、电流输入端对机壳的绝缘电阻≥100M?。⑵、工作电源输入端对外壳之间承受工频1.5KV（有效值），历时1分钟实验。6、重量重量：1Kg7、单机体积体积：25cm×16cm×6cm三、结构外观1、外型尺寸及面板布置?仪器外形正视如图一：图一、仪器正面试图仪器上方是液晶显示器，下方是按键区，顶端为接线部分，包括：电压输入端子UA、UB、UC、UN；钳形电流互感器接口（A相钳、B相钳、C相钳）；保险座。打开支架后右侧下部为其他接口部分，包括：232串行口（用于上传保存的数据至计算机）；充电器接口为预留口（本机不带电池），用于连接充电器；USB接口，通过U盘，可将仪器内存储的数据文件拷贝到电脑。

商丘台区识别仪产品简介配变台区识别仪由主机和手持分机及相关辅件组成，主机和手持分机之间的通信采用低频过零通信技术与脉冲电流检测技术，在相邻台变共高压、共地、共电缆沟的情况下可以准确的进行台区识别、相位识别、分支识别。2 功能特点（1）多模识别方式：三种识别模式可选，可满足不同现场需要。（2）分支识别：可判断某用户所属用电分支（开关），功能更实用。（3）相别识别：可判断某用户所属台区的哪一相，显示直观。（4）线路压降显示：可同屏显示主机侧（变压器低压侧）的出口电压和被测用户220V接入端口电压，得到用户供电线路上的电压降幅值，为合理调配平衡载荷提供一手数据。（5）存储量大：可存储至少800组被测用户信息，并可随时查阅。数据导出功能：主机具有USB数据接口可以将所有被测用户的信息导出，便于台区信息的整理和统计。（6）主机外箱塑壳采用高分子抗冲击工程塑料便携式外箱，并具有良好的机械性能和一定防水功能外形美观，整机重量轻，方便现场使用。（8）主机与分机均采用大屏幕点阵式液晶显示屏，全部简体中文显示，操作直观简便一目了然。（9）整机配置附件齐全，可满足不同现场的多种需要。（10）多模识别方式，可准确判断用户所属配变台区或所属用电电路分支（开关），识别准确度达到100％，信号强度高，传输距离远。 （11）主机与分机的配置数量灵活，由于主机与分机的号码可以通过键盘随意设定，从而实现复杂条件下的多台配变（开关）供电区域的用户识别。（12）主机与分机均具有记忆功能，一次设定好工作模式后，再次开机无需重新设定工作模式。（13）具有端口电压与用户端电压及线路压降同屏显示功能，方便对比压降，为合理调配平衡负荷提供参考。（14）主机、分机都具有误接电源保护和报警提示功能，当220V电源被误接380V时，电路会自动判断并切断内部电路，同时发出声光报警提示。（15）主机工作电源两种方式可选，测试电压线借电工作及外挂直流电源模块。（16）主机主电路采用高速处理器具有极强的数据处理能力和强大的存储能力，可以存储至少800组测试数据，并可随时查阅，并可以通过USB数据接口将存储的数据结果导出。3 技术参数通讯方式：低频过零通信技术。距离：3km电流测试距离：≥5km工作电压：AC220V±10％，频率50Hz主机功耗：≤6W分机功耗≤2W，工作功耗不大于10W电压、电流测量精度：1％识别准确度:钳型电流互感器钳口直径：7mm(5A)、50mm(100A/500A)工作环境温度：-30℃~70℃工作环境湿度：≤93％RH

<商丘>天正华意电气设备有限公司

商丘台区识别仪注意：电压测试线接线时先接零线再接火线，且相别必需要对应，否则影响测量准确度。4.2 开机图6 主机主界面开机进入主界面（如上图），项为表户识别，按1键或按上下键把光标移到到项再按确定，进入表户识别界面。（按键时手指不要松开，等界面有反应后在离开）。 表户识别：用于设置载波开、关及显示检测到的电流信号；电流量程：用于设置电流量程及测试方法；主机编号：设置所在主机的编号及分机数量；电参显示：显示被测点的电压电流；极性判别：用于检查现场接线正确与否；(电流检测要求电压和电流必须一一对应）信号测试：信号测试；硬件测试：硬件测试。4. 3 表户识别载波发送：表示当前电力载波通讯的状态。按“开始/结束”键可切换载波发送状态。“OK”表示发送电力载波信号；“NO”表示停止发送电力载波信号；图7电流次数：用来显示收到的有效电流脉冲组次数；相别：用来显示一次收到的有效电流脉冲信号所属的相别信息。按返回键进入主界面。

商丘台区识别仪主要功能载波测试：接收主机发送的电力载波信号，用于检测相别和压降。综合测试：分机可以接收到主机发送的电力载波信号是，提示用户可以发送电流脉冲，当用户发送电流脉冲后，主机一旦能够检测到该脉冲电流，将发送应答信息。此功能主要针对电力载波通讯存在串扰的情况下使用。可以的区分分机所在线路的台区、相序和压降情况；电流测试：发出一组电流脉冲信号；主机检测到信号发出应答载波信息，并显示相别情况。主要应用于电力载波通讯情况不好的时候，可以借助第三方通讯方式，通过分机发送电流信号，来看主机的接收结果情况。5.2 开关机在分机处于断电关机状态下，将随机所配分机测试线一端接入UL、UN另一端接入市电，将接通分机电源，分机开始工作。随后分机会进入主菜单界面（如图12、13所示），等待您下一步的操作指令 综合测试在分机的主菜单界面下，通过”键移动光标，使光标选中“1、综合测试”，单击“确定”键，进入综合测试界面（如图14所示）。也可在主菜单下，直接单击“1”键，进入综合测试界面。图14该界面下的接线方式以及注意事项与“载波测试”完全相同，即红、黑测试线歪头接到仪器的接线孔，表笔端接到待测线路，分机将显示接入线路的交流电压。红、黑表笔之间只能接到AC220V的相电压线路上，切记不可接入AC380V以及其他更高电压等级的线路。在综合测试界面，当分机接到主机发来的完整电力载波数据帧后，在屏幕的左上角将显示“Y”符号，显示“按确定键发送电流”提示信息。此时用户单击“确定”键，将发送一组脉冲电流，此时如果主机可以检测到该电流脉冲群，将会发出载波确认信息。分机在发出脉冲电流后，将等待主机的应答信息，一旦得到应答信息，将显示被测线路的主机编号（即变压器编号）、被测线路所属相别等测试信息。如果主机修改量程为“零序电流”时，分机测试结果中的主机编号（即变压器编号）将增加显示分支信息。比如显示变压器表示的是此分机测试点属于编号为“1234”的主机（台区变压器），并且属于“A相电流钳”所钳的分支。

<商丘>天正华意电气设备有限公司

商丘台区识别仪 低压计量，涉及到每一户基本居民用户的用电结算收费问题。然而在居民配网用电的100米上，仍然存在一定数量的错乱情况。由于分段属权管理，导致可能存在电能表与用电业主不对应的尴尬情况发生。无形中增加电网客服的投诉情况。我公司根据多年的现场工作经验，结合自身技术水平，研发了本款用户表计接线检测仪。专项用于解决此类问题。仪器由主机、从机组成。主机负责发送电力载波信息、检测电流脉冲信号，根据主机接入的电参信号以及检测到的电流脉冲信号来判定分机所处的位置情况。分机负责接收主机发送来的电力载波信号，根据需要发送脉冲电流，并接收主机的应答信息，对主机返回的信息进行显示。仪注意事项1、由于仪器的测量是在被测试品带电的情况下进行的，因此，要格外注意操作的。接线时操作人员应带绝缘手套。2、要远离被试品的高压侧，保持足够的距离，以免发生触电。3、钳形互感器是高精密的测量互感器，一定要注意轻拿轻放，避免磕碰、摔坏，否则会影响测试精度。钳形表切口面需保持干净、光洁，不要污染其它杂物，以保证钳形表闭合良好。4、测试开始前请输入正确的设置参数，否则可能会造成数据结果偏差或错误。

<商丘>天正华意电气设备有限公司 2023库存充足##商丘电能质量监测装置##货到付款
<商丘>天正华意电气设备有限公司

商丘台区识别仪此屏以柱状图的形式显示出各相电压、各相电流的谐波含量分布情况，还能显示出谐波失真度和各次谐波含量数值。通道UA-UB-UC-IA-IB-IC提示当前通道（可通过←、→键来改变所选通道），1％-10％为各谐波分量百分比（当所有次数的谐波含量都小于10％时进行放大显示，即以10％做为满刻度；当有一项以上的谐波含量大于10％时，正常显示，即以100％做为满刻度），05-30指示的是谐波的次数，右侧数值显示总谐波畸变率THD、有效值和32 次谐波。无失真的信号应显示 次谐波（基波）。（13）历史数据界面图二十、历史数据屏如图二十所示，此屏显示内存中已存储记录的各项数据，包括：总记录条数、当前查阅的记录排号、测试的日期时间、对应台区编号、所测电表编号、电表对应相别、被测表的额定电流。四、使用方法1、测量台区相别功能正常情况下，用两台设备进行测量，其中一台设置为主机，另一台设置为分机。主机接到台变的低压侧出口位置（可在开关柜合适位置进行接线），仪器的A、B、C、N相的电压测试线分别接到被测台变的低压端所对应的相别，同时将钳形电流互感器卡在被测台变的总零线上（或同时将A、B、C相铜排或导线套住），用来监测零序电流。分机用电压端子Ua和Un进行接线，应该是Ua接被测户表的火线，Un接被测户表的零线（可以用试电笔进行检测）。接好线后，由分机发起测试，按【F1】键进行测试，6秒内会自动结束，并将测试结果显示在分机液晶屏上。测试完毕后可将测试的结果进行存储。先把主机所对应的台区编号和户表的编号以及被测户表的额定电流设置好，然后在选择存储。

2023库存充足##商丘电能质量监测装置##货到付款

商丘台区识别仪 测试量程及指标?频率测量测量范围：45～65Hz，中心频率50Hz，测量条件：信号基波分量不小于80％F.S.测量误差: ≤0.02Hz?输入电压量程：UA\UB\UC\UN输入范围：AC或DC 5-1000V；U0\U0N输入范围AC 5V-450V?输入电流量程：0.06A-6A，其他量程可以根据用户要求选配?电压和电流精度：满量程的±0.1％?基波电压和电流之间相位差的测量误差：≤0.5°?谐波电压含有率测量误差：≤0.1％?谐波电流含有率测量误差：≤0.2％?三相电压不平衡度误差：≤0.2％?电压偏差误差：≤0.2％?能量：满量程的0.2％?功率：满量程的0.2％第二章．设备布局1．面板正面图：2. 按键操作电源开关仪器电源开关上翻光标向上移动下翻光标向下移动递减 数字减小或参数切换递增 数字增大或参数切换返回 返回上一层菜单确认确认操作命令3. 测试前的准备工作：接线：1. 工作电源采用锂电池供电，无需要外部电源，可以连续工作8小时。电池欠电时请及时充电。2. 电压接线本仪器的UA、UB、UC 和UN 接线端子可以测量交流电压也可以测量直流，电压输入范围：AC或DC 5V-1000V。测试零序电压的端子为U0和U0N，测量电压只能是交流电压，输入范围：AC 5V-450V电压接线有两种接线方法，分别为三元件星形和两元件V形两种接法。现场可以根据不同情况采用不同接线方法。以下分别介绍各种接线方法：A ： 三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和UN 接线端子分别接到现场A、B、C、N三相电压和零线上。如上图B ： 两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的UAN接现场B相电压。如上图备注：测量零序电压时，只需要用 U0 和 U0N 两个接线端子就可以了。（零序电压测量范围AC 5V-450V）4. 钳表接线：各相钳表对应插入电流输入插座中，并锁紧，以保证良好接触。5. USB1接口：连接USB线，用于与后台联机通讯。直接使用后台软件测试。6. USB2接口：用于连接U盘存储测试数据。
