商丘电能质量分析仪 电能质量测试分析仪检定装置可以按照Q/GDW1650.2-2017中表2的要求规定，输出各种三相不平衡状态下的测试信号，用于检定电能质量分析仪三相不平衡度测量的稳态性能验证。四、技术指交流电压输出 量 程: 15V、30V、75V、150V 、300V、600V、调节范围: 0％-120％RG 调节细度: 0.002％RG 准 确 度: 0.03％RG＋0.02％RG(选配 0.012％RD＋0.008％RG)稳 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 输出负载: 每相40VA交流电流输出 量 程: 50mA、200mA、1A、5A、10A、25A 调节范围: 0％-120％RG 调节细度: 0.002％RG 准 确 度: 0.03％RG＋0.02％RG(选配 0.012％RD＋0.008％RG)稳 定 度: 0.01％/2MIN 失 真 度: ≤0.2％ 输出负载: 每相40VA直流电压输出 0.002％RG准 ％骤变输出调制幅度： 0技术服务内容 1、技术培训、技术交流1.1供方负责为需方免费提供仪器设备全过程的调试验收各项技术服务工作。1.2技术培训方式：供方委派相关技术人员至需方单位现场进行技术培训，培训周期为2-3天，培训费用由供方负责。2、技术服务保证2.1供方免费为需方提供一年保修期（人为因素除外），终身维修。原则上48小时内赶到需方现场进行技术服务（偏远地区除外）。3、其它事项：未尽技术要求双方协商确定。单位名称：青岛天正华意电气设备有限公司税 ???号：788839J公司地址：青岛平度市李园街道办事处平安路2号电 ???话：

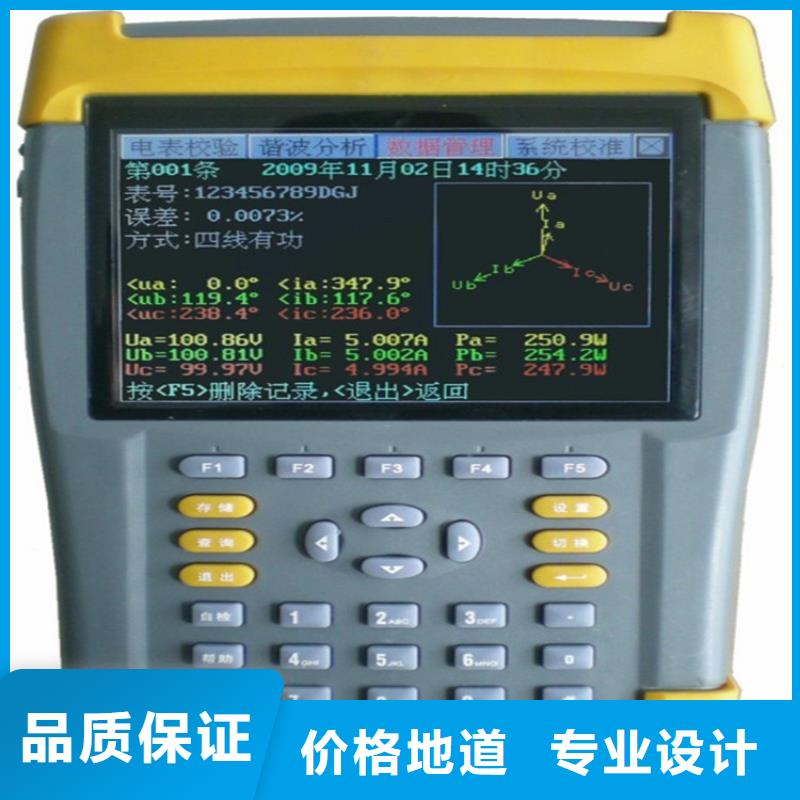

商丘电能质量分析仪 电气测试”界面：图五、电气测试界面用来显示从互感器一次侧、二次侧测量被测点的数据。右图显示一次侧的三相电压、电流幅值，各相电压、电流之间相位夹角；各相有功功率、无功功率、视在功率及总有功功率Ph、及总无功功率Qh、总视在功率Sh；零序电压Uo、电流Io；正序电压U1、电流I1；负序电压U2、电流I2；电压和电流的不平衡度＃U、＃i；实测频率、总功率因数。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新，按F3查看一次侧数据，按F4切换到二次侧界面。按退出键返回主菜单。4．“谐波测试”界面：图六、谐波测试界面电压和电流谐波显示屏如右图所示：此屏显示各相电压和电流信号中各次谐波含量（从左到右依次表示A、B、C各相电压，A、B、C各相电流），其中THD为各相的电压或电流波形畸变率（即总谐波失真度），RMS为各相的电压或电流有效值，01次为基波电压或电流（用实际幅值表示），以下依次为其它各次谐波的数值，以有效值形式和基波的百分比两种形式表示，以表格的形式显示1-63次谐波。可通过↑、↓键来切换（01－21）次、（22－42）次（43－63）次谐波含量的表格。按F1键能将当前屏幕锁定，便于读数，按F2继续刷新数据。按退出键返回主菜单。

<商丘>天正华意电气设备有限公司

商丘电能质量分析仪?使用本设备需要注意的事项为了保证使用者人身和设备的请仔细阅读以下内容。在使用仪器的过程中请特别注意以下几项事项，只有在以下事项满足的条件下本公司才保证设备具有本使用指南所标称的精度和可靠性，以及对操作者人身的性。? 在仪器上标明的电压、电流输入端子上可能有电压，请勿用手直接接触否则将有被电击的危险，有可能会导致人身损伤，严重时可能导致死亡。? 仪器在工作时要求可靠接地，在设备的背面或侧面有接地标识所示的接地端子，可以用于可靠接大地。设备本身的供电电源端子为三端电源插座，其接地端已经可靠和设备连接，因此如果能保证电源的接地线确实可靠接大地也能确保万一设备出现漏电危险时不危及使用者的人身。? 仪器的电源线请使用带地线的三端电源插头，保证可靠接地。? 如果设备出现故障请及时通知我司维修，未经我司许可禁止打开设备。? 设备没有防水能力，不可以进水。? 未经我司许可，禁止引用本文档所有信息。? 本地的直流高压输出为隔离输出模式，禁止直接接到本机的小信号直流测量的输入上，如果接上有烧坏的内部器件的风险！

<商丘>天正华意电气设备有限公司 现货供应配变台区分支识别仪_品牌厂家

商丘电能质量分析仪 操作说明 优缺点方法一：快捷键输入 按照电压量程的百分比来输入电压。这一排键主要是快捷输入电压，当按下某个键时，输出为当前量程值乘以按键所示的数值，例如，当前量程为220V时， 按下键后，则当前三相输出电压均属出220X60％＝132V。当按键后即进入了电压参数的主输入框调整状态，可以通过旋转或者方向键进行微调。 优点：能在快的时间内将三相电压输出升到某一定值。缺点：只能同时升三相电压到某几个确定的点方法二：按键输入 通过输入数字＋参数设置键＋键来达到升某相电压或三相电压到量程范围内任一确定值。当按键后即进入了主输入框调整状态，可以通过旋转或者方向键进行微调。例如：升B相电压到56.78V则可通过以下按键完成。三相电压同时升到56.78V则可通过以下按键完成。优点：能够比较便捷地将电压升到需要的值。缺点：按键次数相对要多。方法三：按键加旋转编码器输入 通过按参数设置键＋调出要改变的量，然后用旋转改变数值来达到升电压的目的，调整数值时可以通过键来调整光标的位置，便于准确地调整数值。例如： 当前B相电压为100.00V现在要输出90.5V 则可通过以下操作完成。先按键将UB调入主输入框，然后旋转向逆时针方向一格，这是B相电压将输出90V再按键调整光标的位置到调整0.1的位置上，继续调整到90.500V，B相输出90.500V电压，这时可以继续调整B相电压，也可按下键退出调整。

<商丘>天正华意电气设备有限公司 现货供应配变台区分支识别仪_品牌厂家

商丘电能质量分析仪安装和电源3.1 安装本系列装置在使用过程中应注意通风，不可堵塞机箱上的通风口，和其他产品摆放一起时要保持足够的间距以便使仪器散热正常。3.2 电源请使用电压为220VRMS ，频率为45Hz 到65Hz 的电源。3.3 电源线请您使用本产品提供的专用电源线。 3.4 导线请您使用本产品提供的专用测试导线，或者截面积与电流相适应的导线。第4章 仪器的主要功能介绍本章节主要包含了本系列装置使用之前所要了解的一般信息，为了更好地使用、操作本系列装置，需要了仪器的以下功能：1、交流标准源输出2、谐波设置和储存3、间谐波输出和间谐波参数存储4、闪变输出和闪变参数存储5、骤变输出和骤变参数存储6、矢量波形7、三相不平衡度8、仪器参数的设置9、与配套PC软件联合使用4.1 交流标准源输出本装置有 220V档 、100V档 、57.7V档，能输出 0V – 264V标准3相电压源、有 20A档、5A档、 2A档、1A档、200mA档，能输出0A – 24A标准3相电流源。3路电压和3路电流源都可以单独设置频率、相位、谐波、谐波相位、间谐波、闪变、骤变等参数。基波频率设置范围30HZ-100HZ。相位设置范围0-359.999°，谐波次数设置范围2-80次，谐波相位设置范围0-359.999°。间谐波次数设置范围0.25-80.75次，含有量0-40％。闪变频率设置范围0.0001-100Hz波动量0-40％。骤变设置的时间范围 1-1000000毫秒，变动范围0-40％。

<商丘>天正华意电气设备有限公司
现货供应配变台区分支识别仪_品牌厂家

商丘电能质量分析仪 电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况。电能质量问题主要由终端负荷侧引起。例如冲击性无功负载会使电网电压产生剧烈波动，降低供电质量。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。电网系统中各个用户端配电网中使用的整流器、变频调速装置、电弧炉、电气化铁路以及各种电力电子设备不断增加。给用电网络造成影响或者说是用电污染。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短甚至发生故障或烧毁。谐波还会引起电力系统局部发生并联谐振或串联谐振，使谐波含量被放大，致使电容器等设备烧毁。这些负荷的非线性、冲击性和不平衡的用电特性，对供电质量造成严重污染。因而供配电系统中的高次谐波问题对改善电能质量和确保电力系统、稳定、经济运行有着非常积极的意义。另一方面，现代工业、商业及居民用户的用电设备对电能质量更加敏感，对供电质量提出了更高的要求。目前，谐波、电磁干扰、功率因数降低已并列为电力系统的三大公害。当电网的电能质量被干扰或污染，达不到相关标准时，就得有针对性地对电网进行电能质量改善。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。下面就电能质量分析仪的具体性能、参数、使用方法进行详细说明。

商丘电能质量分析仪 操作说明 优缺点方法一：快捷键输入 按照电压量程的百分比来输入电压。这一排键主要是快捷输入电压，当按下某个键时，输出为当前量程值乘以按键所示的数值，例如，当前量程为220V时， 按下键后，则当前三相输出电压均属出220X60％＝132V。当按键后即进入了电压参数的主输入框调整状态，可以通过旋转或者方向键进行微调。 优点：能在快的时间内将三相电压输出升到某一定值。缺点：只能同时升三相电压到某几个确定的点方法二：按键输入 通过输入数字＋参数设置键＋键来达到升某相电压或三相电压到量程范围内任一确定值。当按键后即进入了主输入框调整状态，可以通过旋转或者方向键进行微调。例如：升B相电压到56.78V则可通过以下按键完成。三相电压同时升到56.78V则可通过以下按键完成。优点：能够比较便捷地将电压升到需要的值。缺点：按键次数相对要多。方法三：按键加旋转编码器输入 通过按参数设置键＋调出要改变的量，然后用旋转改变数值来达到升电压的目的，调整数值时可以通过键来调整光标的位置，便于准确地调整数值。例如： 当前B相电压为100.00V现在要输出90.5V 则可通过以下操作完成。先按键将UB调入主输入框，然后旋转向逆时针方向一格，这是B相电压将输出90V再按键调整光标的位置到调整0.1的位置上，继续调整到90.500V，B相输出90.500V电压，这时可以继续调整B相电压，也可按下键退出调整。
