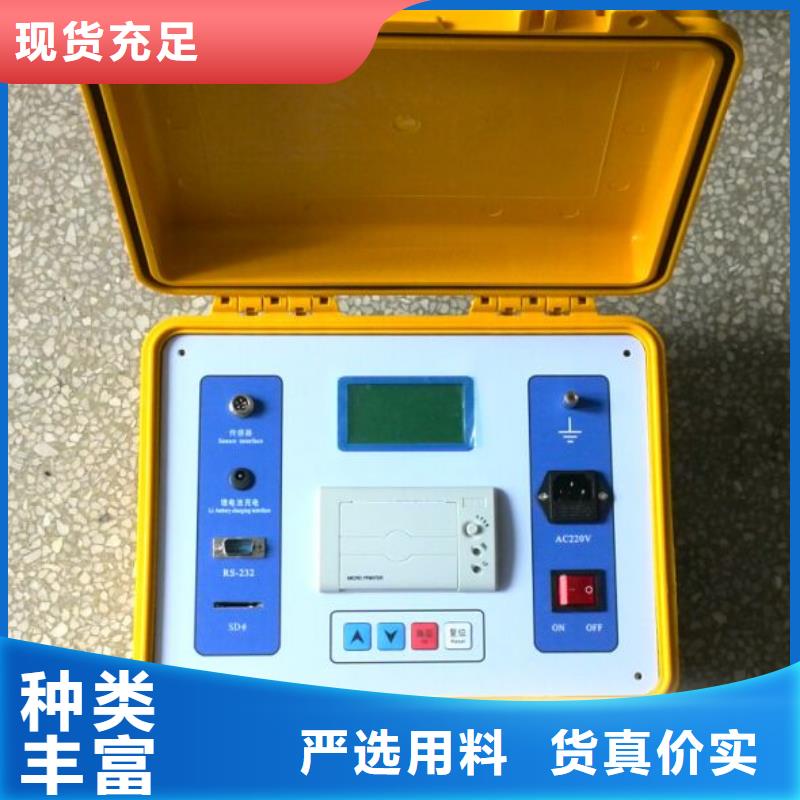

商丘水内冷发电机绝缘测试仪3极化指数（PI）和吸收比（DAR）测试极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。将旋转开关转到档，然后按100V或250V或500V或1KV或2.5KV或5KV键选择要过行测试的电压值。 按MODE键设置相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，小数字不显示任何东西的为绝缘电阻测量模式。接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下TEST测试键。LCD 显示测量值，测量后显示值固定不变后读取吸收比或者极化指数值。待测试完成后按查看吸收比或者极化指数值的除数（比如“60:15S”模式下60S的值）按键查看吸收比或者极化指数值的被除数（比如“60:15S”模式下15S的值）。再次按按键返回。7.4极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。极化指数参考判定值：极化指数以下判定良好要注意不良吸收比参考判定值：吸收比以上以下判定良好不良8．背光控制开机后，按键可以开启或关闭背光，背光功能适合于昏暗场所。每次开机默认背光关闭。报警设置开机后，长按键，开启、关闭报警功能。长按“MODE”键可以设置电阻报警值，通过按或键改变当前数字大小，再长按“MODE”键保存退出。当测量电压值大于报警临界设定值或者绝缘电阻值小于报警临界设定值并已开启报警功能，仪表闪烁符号，并发出“嘟--嘟--嘟--”报警声。电压报警设置值为600V，绝缘电阻报警设置值为9999MΩ。如下图数据锁定/存储开机后测量完成，短按“MEM”键锁定当前显示数据，并自动编号存储，若存储已满，仪表显示“FULL”符号。如下图：测量数据为1258MΩ，短按“MEM”显示存储为第3组数据。

商丘水内冷发电机绝缘测试仪新机投入和大修后，往往因为水质不合格延迟试验和投产。此时可采取如图2的办法，将通水改为“充水”的方法。先关闭1及2号运行中使用的进出水阀门，并将该两阀门与外部水管相接的法兰拆开（装用绝缘法兰的只拆接地联线即可，保证1、2号阀门对地绝缘大于几个兆欧）。再开启3、4号阀门，用干净的绝缘管，从其它机组引来导电率较低的凝结水，通入定子绕组内，等水充满后，再用压缩空气将水冲出排水地沟。如此重复数次，直到流出的水质合格为止（3～5微姆/厘米）。然后适当调整4号排水阀门，保持一小股水流出，监视进、出水的压差很小（进出水压力和运行中一样）时，即可开始试验。试验表明，加压后经过一段较长时间泄漏电流并无明显改变，温度也未升高。该水内冷发电机直流高压发生器，系我公司根据“低压屏蔽”原理，在前一代产品的基础上研制开发的新一代液晶屏显、智能化的专用试验仪器。其采用大功率直流高压发生器的核心技术，替代了传统的试验变压器、高压硅堆、稳压电容、整流电容及电感、直流高压分压器、调压器、mA表、μA表以及极化电势补偿装置等一系列单部件组合试验工具，将其全部整合于一个高压（发生）单元和一台控制箱内，显著地减少了成套试验装置的单部件数量，极大程度地降低了试验设备的重量，减轻了试验人员的工作强度，简化了试验接线，使试验更加便捷、、可靠。同时，具有电子调压、自动极化补偿以及丰富的保护功能，使试验操作更简易、；中频倍压的采用，使得试验电压更理想，试验数据更准确、稳定，结果更可靠。三、主要技术性能 1.0％±2个字总电流测量误差 1.0％±2个字漏电流测量误差 ±2.0％（满度）过压整定误差 ≤1％电压稳定度 1.0％(随机波动、电源电压变化±10％)工作方式 额定负载一次连续工作≤5分钟环境温度 -10℃~40℃相对湿度 当温度为25℃时不大于90％（无凝露）海拔高度 2000米以下

商丘水内冷发电机绝缘测试仪漏电快速断电保护原理高压测试对操作人员具有一定的危险性，TH300系列内置漏电保护机制，当使用人员触电后会在毫秒时间内完成漏电流侦测，立即切断电压输出，保障。仪器采用硬件侦测，速度快，稳定度高，选配功能点检模块。开短路侦测功能TH300系列使用低压高频无损技术，输出电压频率，同时降低电压等级，对被测物进行断面电容侦测，可在0.1s内完成对输出端的开路以及短路情况判定，有效解决被测物实际漏电流都比较小而且短路状态下不适合进行高压有损测试的问题。图3-1-4 断面电容侦测电弧侦测功能图3-1-5 电弧侦测电弧是绝缘材料内部或表面因高压而产生一种自持放电现象，TH300系列不仅能够根据电弧等级完成对放电的判定，还能够记录一定频带下的放电波形。信息化接口功能支持USB条码枪，实现扫码启动、数据存储、条码绑定、信息上传等功能。在扫码启动后测试数据会自动与当前条码进行匹配，并能根据用户设定好的识别字段查询当前需要的测试程序，自动调取，并完成测试以及数据存储。

商丘水内冷发电机绝缘测试仪测量电气产品的元件之间绝缘电阻时，可将“L”和“E”端接在任一组线头上进行。如测量发电机相间绝缘时，三组可轮流交换，空出的一相应接地。（图A）测量外壳接地起屏蔽作用的电器耐压时如图B。测量绝缘电阻时， “L”端接被试品， “E”端接被试品外壳接“G”端来保护屏蔽部分或其他不参与测量的部分，以表面泄漏所引起的误差。1. 开启电源，液晶屏显示如图1图12. 选择功能键（R；R60/15S；R10/1min）任一功能进入电压选择图2按左移右移键选择合适的电压3. “R”选择进入，完成电压选择后进入“绝缘电阻测试”图 3-1此时按确认键（ENTER）进入“正在测试”，显示测试电压和电阻值。图 3-2图3-2是仪表连续测试电阻值状态，此时按确认键（ENTER）便停止测试，自动切断高压，进入是否保存提示图3-3。图 3-3按确认键（ENTER）自动保存数据，保存完后自动返回图3-1，准备下次测试。如果不想保存直接按返回键可以返回到图3-1界面，准备再次测试电阻值。按复位键完成操作。4. 开机后直接按功能键“R60/15S”进入图2，选择电压确认后进入“吸收比测试”准备图 4-1按确认键（ENTER）进入测试，返回键退出。5.图 4-2正在测试，若想停止测试，按确认键停止测试。吸收比测试完毕后自动计算比值，进入是否保存提示。图 4-3按确认键（ENTER）进入保存，自动保存后转入再次测试准备界面（图 4-1），不保存直接按返回键转入再次准备测试界面（图 4-1）。按复位键完成操作此项测试。6. 开机后按功能键“R10/1min”进入“极化指数测试”，测试方式同4“R60/15S测试”。7. 按功能键“系统”（SYS）进入在“查看记录”下按确认（ENTER）进入此时按左移右移键分别查看8组历史数据，记录包括测试的内容和测试时间。

商丘水内冷发电机绝缘测试仪新机投入和大修后，往往因为水质不合格延迟试验和投产。此时可采取如图2的办法，将通水改为“充水”的方法。先关闭1及2号运行中使用的进出水阀门，并将该两阀门与外部水管相接的法兰拆开（装用绝缘法兰的只拆接地联线即可，保证1、2号阀门对地绝缘大于几个兆欧）。再开启3、4号阀门，用干净的绝缘管，从其它机组引来导电率较低的凝结水，通入定子绕组内，等水充满后，再用压缩空气将水冲出排水地沟。如此重复数次，直到流出的水质合格为止（3～5微姆/厘米）。然后适当调整4号排水阀门，保持一小股水流出，监视进、出水的压差很小（进出水压力和运行中一样）时，即可开始试验。试验表明，加压后经过一段较长时间泄漏电流并无明显改变，温度也未升高。该水内冷发电机直流高压发生器，系我公司根据“低压屏蔽”原理，在前一代产品的基础上研制开发的新一代液晶屏显、智能化的专用试验仪器。其采用大功率直流高压发生器的核心技术，替代了传统的试验变压器、高压硅堆、稳压电容、整流电容及电感、直流高压分压器、调压器、mA表、μA表以及极化电势补偿装置等一系列单部件组合试验工具，将其全部整合于一个高压（发生）单元和一台控制箱内，显著地减少了成套试验装置的单部件数量，极大程度地降低了试验设备的重量，减轻了试验人员的工作强度，简化了试验接线，使试验更加便捷、、可靠。同时，具有电子调压、自动极化补偿以及丰富的保护功能，使试验操作更简易、；中频倍压的采用，使得试验电压更理想，试验数据更准确、稳定，结果更可靠。三、主要技术性能 1.0％±2个字总电流测量误差 1.0％±2个字漏电流测量误差 ±2.0％（满度）过压整定误差 ≤1％电压稳定度 1.0％(随机波动、电源电压变化±10％)工作方式 额定负载一次连续工作≤5分钟环境温度 -10℃~40℃相对湿度 当温度为25℃时不大于90％（无凝露）海拔高度 2000米以下

商丘水内冷发电机绝缘测试仪外型结构1、外型尺寸：200×140×80（mm）2、重量：1Kg（含电池及测试线）四、仪表结构示意说明如图一：1、 测试探针（L输出）。2、 屏蔽端子（G）。3、 测量（E）。4、电源按钮开关。5、机械调零。6、电池盖。7、功能选择开关。8、电池电压检测按钮 仅限500V/1000V/2500V 2500V/5000V两种类型。、使用说明（1）2500V型表使用说明如下（2）5000V型表使用说明如下将电池装入仪表后，功能开关置于“BATT.CHECK”（电池检测），按下“PRESS TO TEST”（电源按钮）观察表针指示，指针在“BATT.GOOD”线内，则表示电池能满足仪表正常工作，否则须更换电池。将L．E端子接入被测物，功能开关置于“MΩ”挡，按下按钮开关（顺时针旋动将按钮锁紧），即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值。刻度指示灯红灯亮读下刻度，绿灯亮读上刻度。根据需要，可接入屏蔽（被测物屏蔽后，接入G端）。（3）500V/1000V/2500V型表使用说明如下（4）2500V/5000V型表使用说明如下将电池装入仪表后，功能开关置于“OFF”位置，按PRESS TO TEST（电源按钮）和BATT CHECK（电池检测钮），观察表针指示，指针应在BATT.GOOD线内则表明电池能满足仪器正常工作否则应更换电池。将L、E端子接入被测物，选择功能开关置于适当电压位置后，再按下PRESS TO TEST按钮（顺时针旋动将按钮锁紧）即可听到连续的“嘟…嘟…嘟…”声。此时，指针偏转到指示测量数值，刻度指示灯亮，红灯亮读红刻度上对应电压值颜色的数值，绿灯亮读绿刻度上对应电压值颜色的数值，根据需要可接入屏蔽端（被测物屏蔽后，接入G端）。六、产品成套性系列表注意事项1. 试验中，测试探针（L输出）带电，（500V），请勿用手碰触。2. 做完试验后，请将档位旋钮拨置“OFF”3. 仪器使用完毕后，请将电源按钮关闭4. 仪器长时间不使用，请将电池取出，以免电池流液腐蚀仪器。

商丘水内冷发电机绝缘测试仪工作环境宜无粉尘，通风良好，测试仪采用自然风冷，若通风条件不好，易引起仪器损坏。测试仪工作时后面板与墙壁保持至少30cm的距离。7. 远离精密仪器——当本仪器高压输出时，被测物测试点处会产生电晕放电，发射射频电磁波，干扰精密仪器工作。2.4 拆封和检查首先检查产品铭牌，确定机型与订单相符；然后对照 “装箱单”核对包装箱中物品是否齐全，若包装箱中物品与“装箱单”所列内容不符，请与青岛天正华意仪器客服中心或经销商联系。如果收到仪器时包装箱有破损，请检查仪器的外观有无变形、刮伤，或面板损坏等。如果有损坏，请立即通知青岛天正华意仪器客服中心或其经销商。我们的客服中心会为您修复或更换新机。在未通知青岛天正华意或其经销商前，请不要立即退回产品。为了防止意外触电的发生，请不要自行打开仪器上盖。如果仪器有异常情况发生，请寻求青岛天正华意公司或其指定经销商的技术支持。2.5 首次上电检查在确认本仪器完好无损并安装到工作位置后，请按如下步骤进行检查：1. 只接通本仪器的电源线，不接其他任何测试线，打开测试仪电源开关；2. 仪器进入功能选择界面后，选择F菜单开始测试进入产品测试界面，直接按START键进行测试，测试状况若如下所述：a. 接地因开路而报警；b. 绝缘显示电阻＞200GΩ；c. 耐压显示较小击穿电流或零值；则表明仪器基本正常；可参照第四章的操作说明对仪器进行更细致地检查。3. 首次开启仪器，若无显示，请检查并确认电源线连接良好；启动测试过程中，若有不启动、无按键响应或无继电器动作声响等现象，请寻求青岛天正华意公司或指定经销商的技术支持。2.6 其他测试站安排工作位置工作站的位置安排必须在一般人员非必经之处所。 如果工作站位置选定无法作到将工作站与其它部门隔开时，应特别标明”高压测试站”，非专职人员不得进入。如果高压测试站与其它工作站非常接近时，必须特别注意问题。 在高压测试时，必须特别标明”危险！高压测试进行中非工作人员请勿靠近”。输入电源本仪器必须有良好的接地，以及将设备地线与电源接妥，并确认电源极性及低电阻的地线回路。 测试站电源必须有单独的开关，一旦有紧急事故发生时，应立即关闭电源，再进入处理事故。
